Motorkonnektor
0102030405

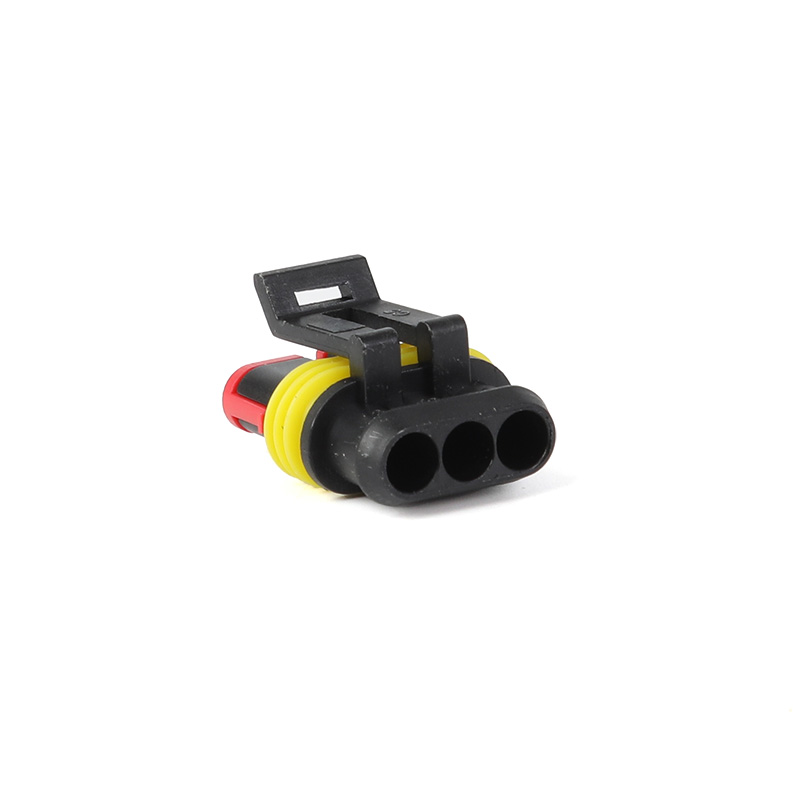

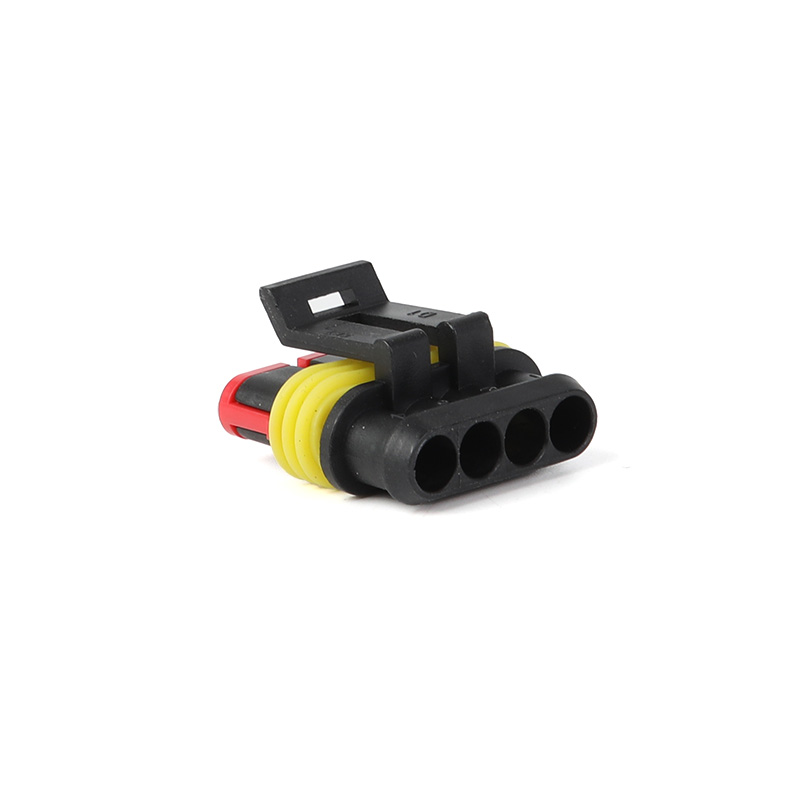

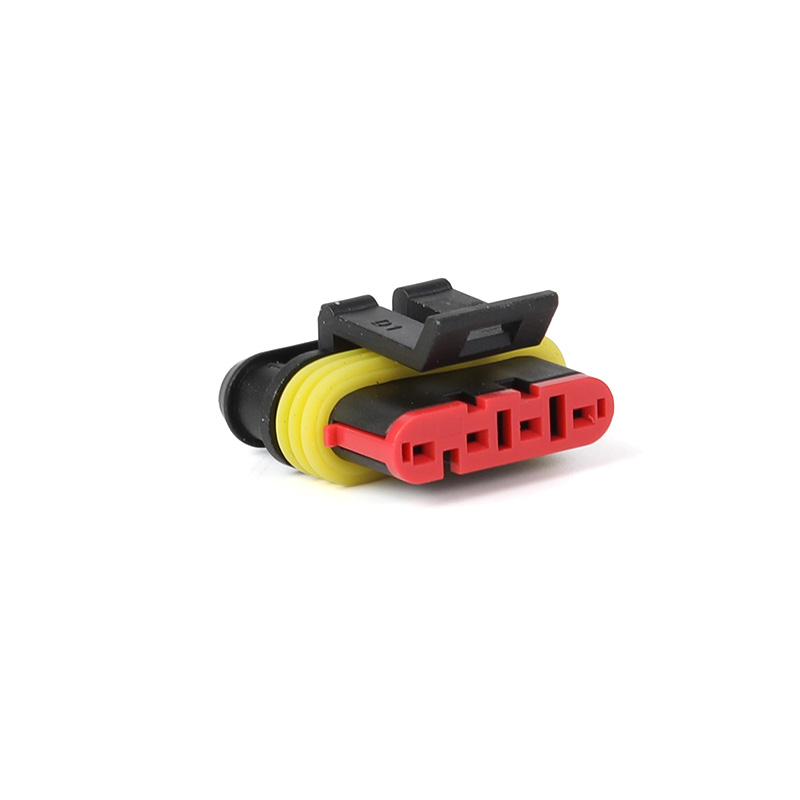

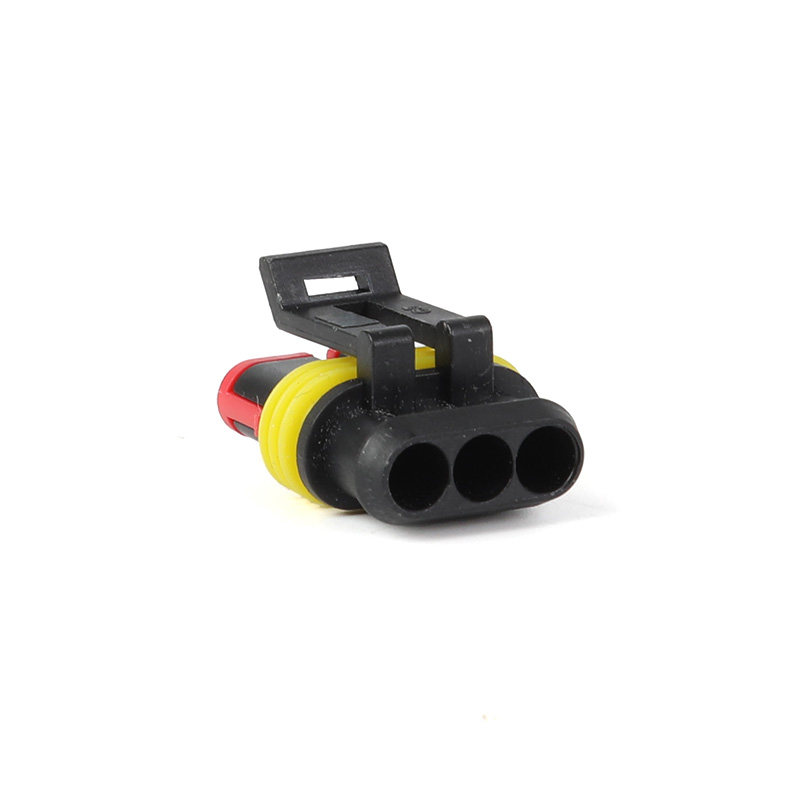

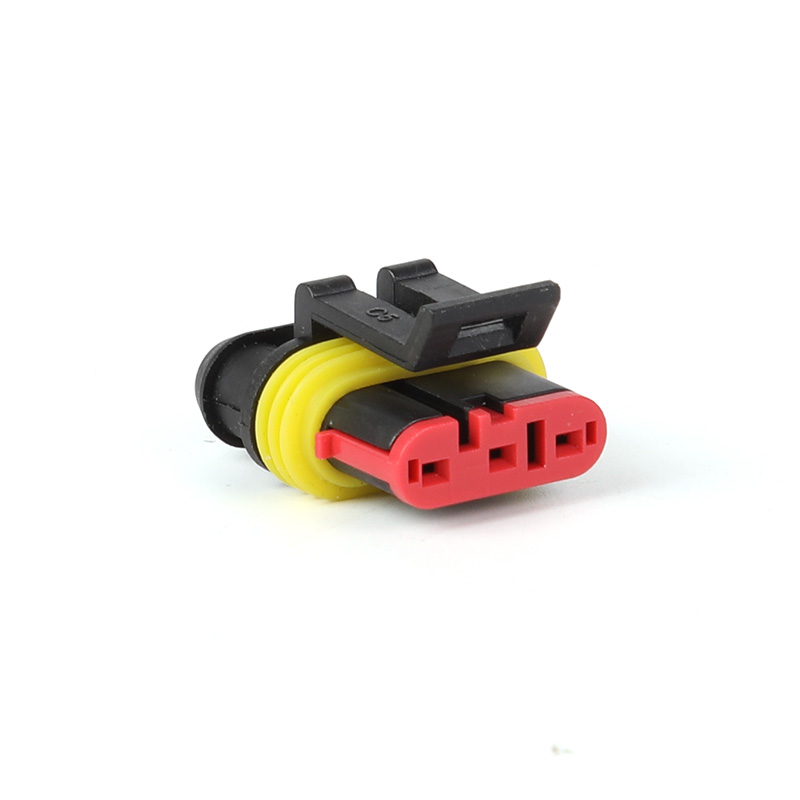

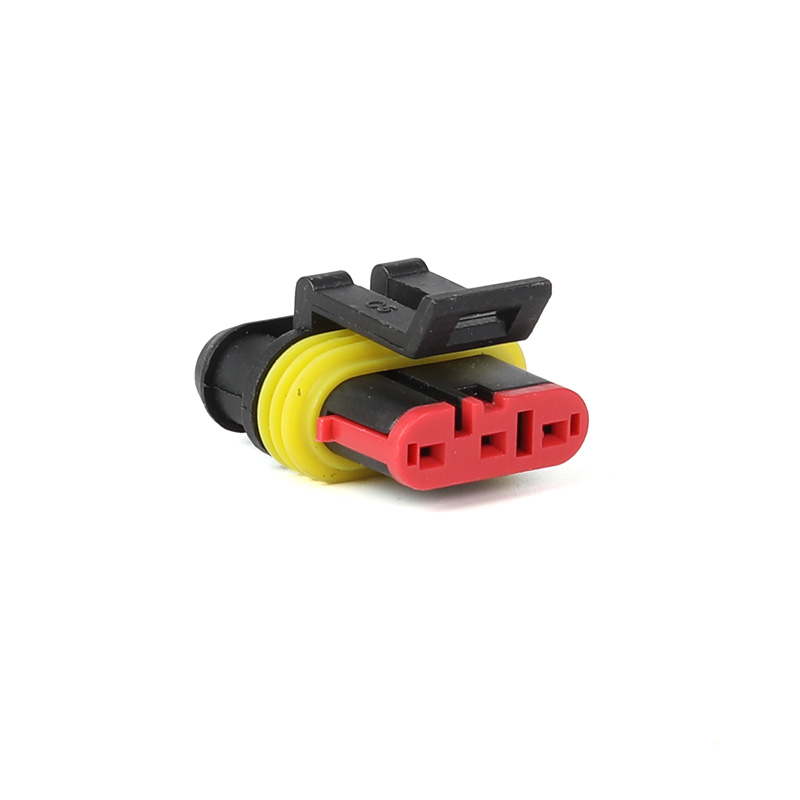

Waterdigte terminale konnektor vir nuwe energie elektriese voertuie
Motorverbindings is die "brug" van elektroniese en elektriese stelsels in die motor, verantwoordelik vir die betroubare en stabiele oordrag van stroom, seine en data tussen stroombane wat onderbreek of geïsoleer word. Met die ontwikkeling van voertuigelektrifisering, intelligensie en konnektiwiteit het die belangrikheid van verbindings toenemend prominent geword.
Hul hoofgebruike en kernfunksies sluit in die dra van hoë strome om krag te verskaf aan hoëspanningskomponente soos aandrywingsmotors, batterypakke, lugversorgingskompressors en GS-GS-omsetters (hoëspanningskonnektors). Hulle stuur ook beheerseine, sensordata (soos temperatuur, druk, posisie) en oudio-videoseine oor, wat hoë getrouheid, lae latensie en sterk interferensieweerstand vereis. Boonop maak hulle in voertuignetwerke (soos CAN, LIN, Ethernet, FlexRay) hoëspoed-data-oordrag moontlik, wat funksies soos ADAS, slim kajuit en gekoppelde voertuie ondersteun.
Die hoof toepassingsscenario's word in die volgende verdeel: kragstelsels, bakbeheer- en gemakstelsels, inligtingvermaak- en konnektiwiteitstelsels, en veiligheids- en bestuurdershulpstelsels. Konnektors is ontwerp om hoë betroubaarheid en veiligheid, foutvrye kenmerke, kompaktheid en liggewig-ontwerp, slim tendense en omgewingsnakoming te hê.
Tegniese Parameters
| Item NR. | Pos | Materiaal | Kleur | Terminaal | Waterdigte prop | Funksie Ekwivalente Deel |
| DJ7011-1.5-11 | 1 | PA6 | Swart | DJ611-1.5B | 281934-2 | 282103-1 |
| DJ7011-1.5-21 | DJ621-1.5B | 282079-1 | ||||
| DJ7021-1.5-11 | 2 | DJ611-1.5B | 282104-1 | |||
| DJ7021-1.5-21 | DJ621-1.5B | 282080-1 | ||||
| DJ7031-1.5-11 | 3 | DJ611-1.5B | 281934-2 | |||
| DJ7031-1.5-21 | DJ621-1.5B | 282105-1 | ||||
| DJ7041-1.5-11 | 4 | DJ611-1.5B | 282086-1 | |||
| DJ7041-1.5-21 | DJ621-1.5B | 282087-1 | ||||
| DJ7051-1.5-11 | 5 | DJ611-1.5B | 282108-1 | |||
| DJ7051-1.5-21 | DJ621-1.5B | 282109-1 | ||||
| DJ7061-1.5-11 | 6 | DJ611-1.5B | 282108-1 | |||
| DJ7061-1.5-21 | DJ621-1.5B | 282090-1 |
