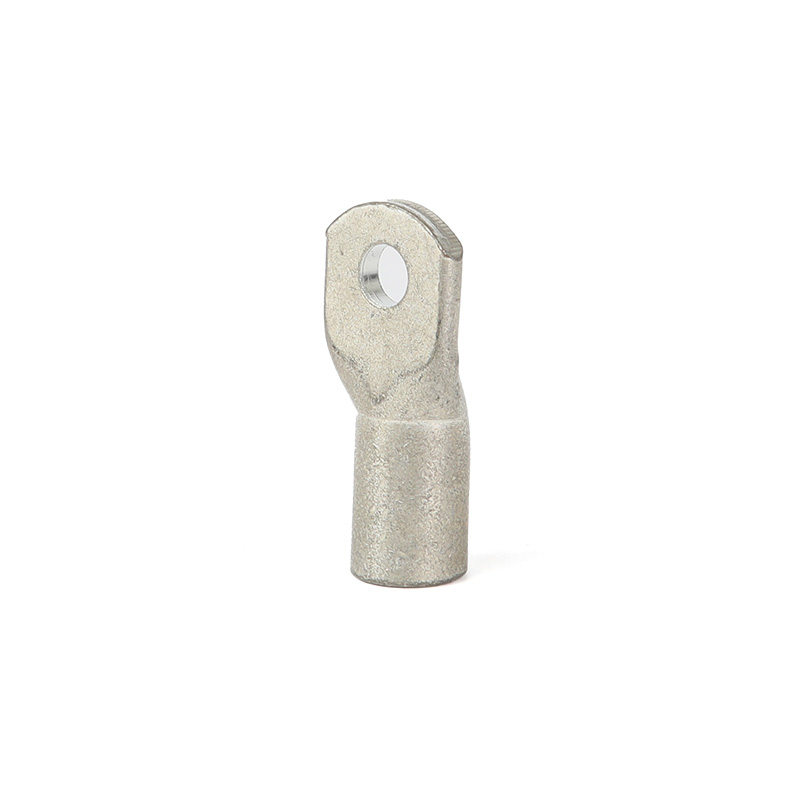

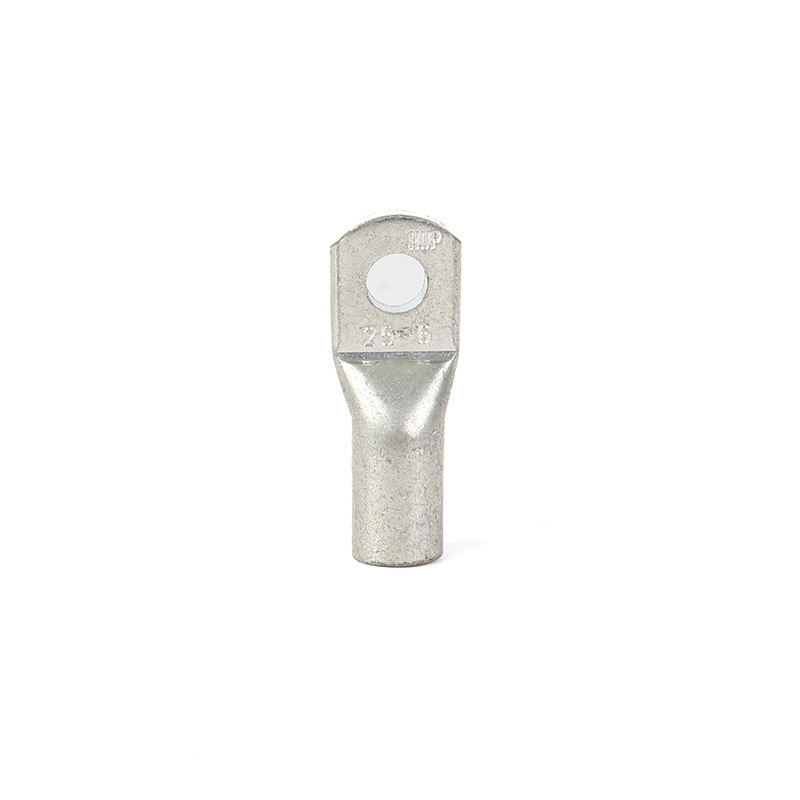

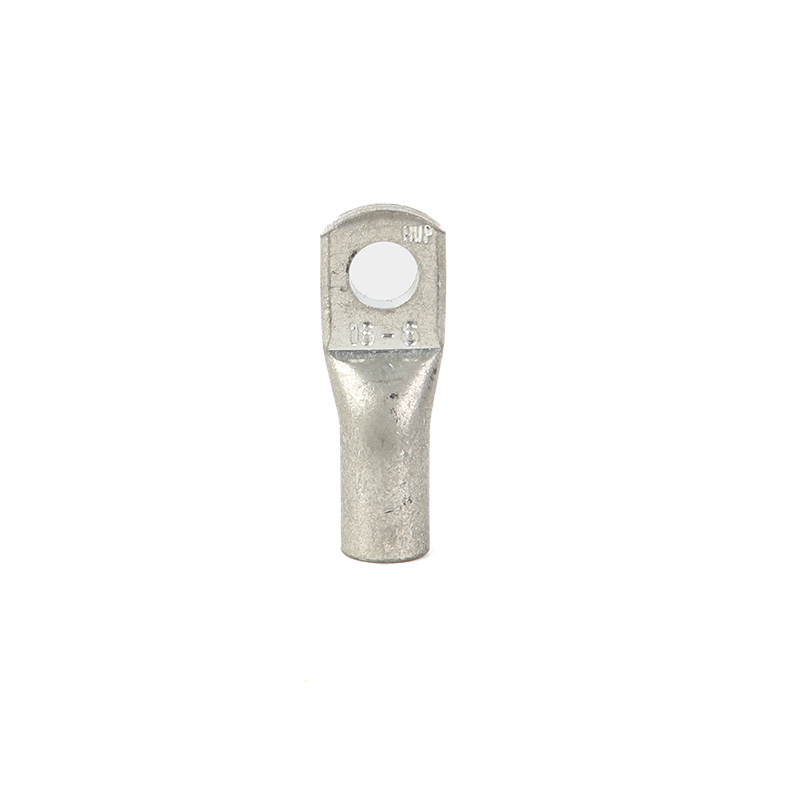

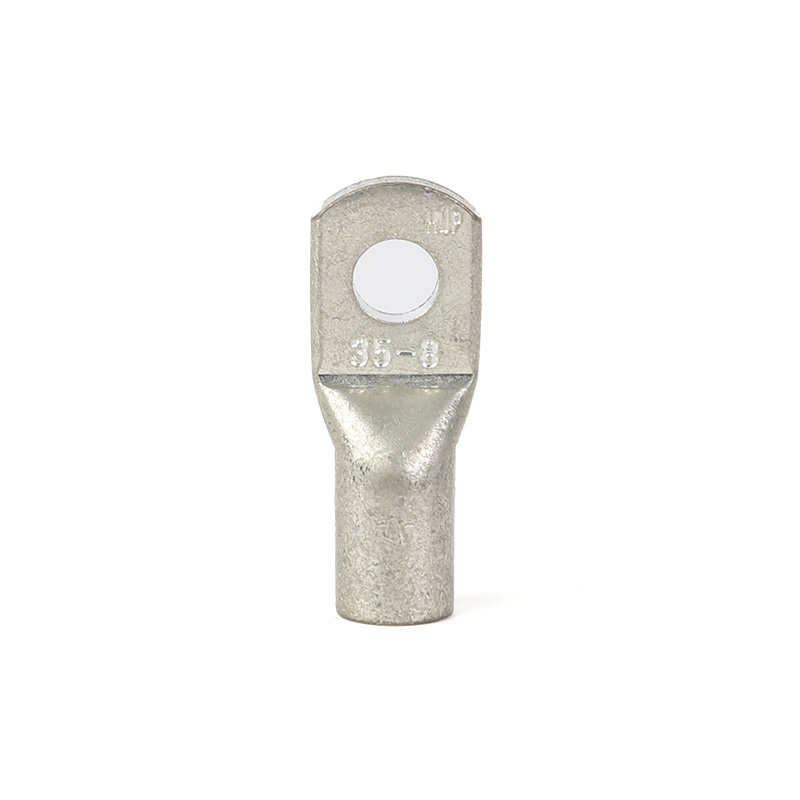

Terminali a tubo di rame HUP

Connessione di precisione, massima protezione: progettato per ambienti elettrici difficili.

✅ Guaina in nylon preisolante
Manicotti in nylon ad alta densità pre-crimpati sui terminali, resistenti da -20 °C a +80 °Cresistente a olio, umidità e vibrazioni. Non è necessario alcun tubo termoretraibile – Installazione più veloce del 50%.

✅ Conduttività di livello militare
Nucleo in ottone stagnato, conduttività ≥28%. Testato a Corrente continua di 20 A, resistenza di crimpatura ≤0,5 mΩ.

✅ Codifica a colori anti-discrepanza
Le maniche rosse/blu/gialle seguono gli standard di polarità del settore, riduzione del 90% dei rischi di errata connessione.

✅ Crimpatura in 3 secondi
La forma aerodinamica a proiettile è compatibile con le pinze a crimpare standard (AWG 22-10). Connessione affidabile senza saldature in 3 secondi.

Contattaci

dettagli del prodotto

Etichette prodotto

DESCRIZIONE DEL PRODOTTO

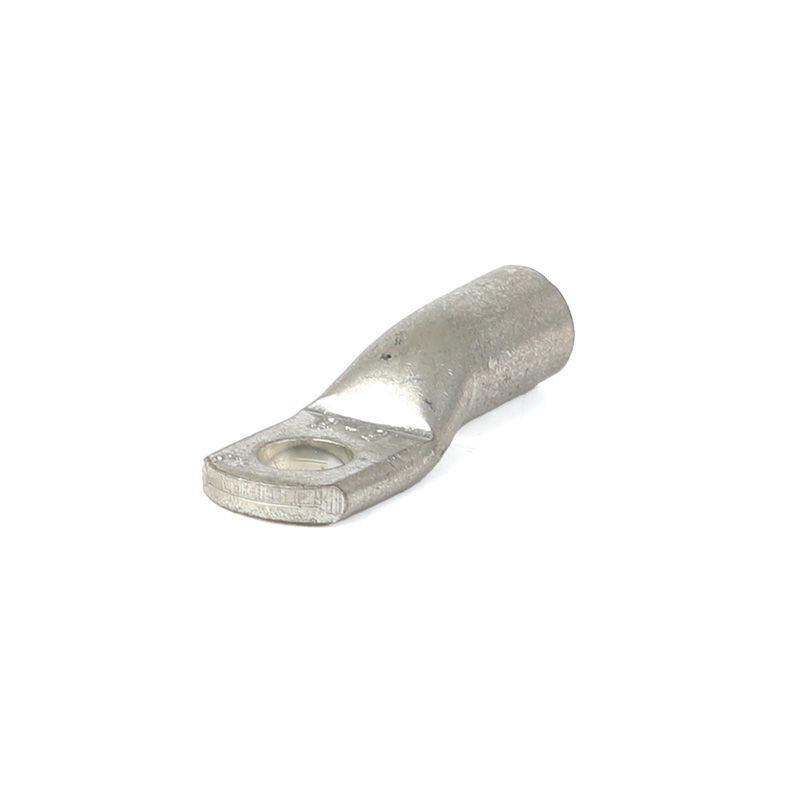

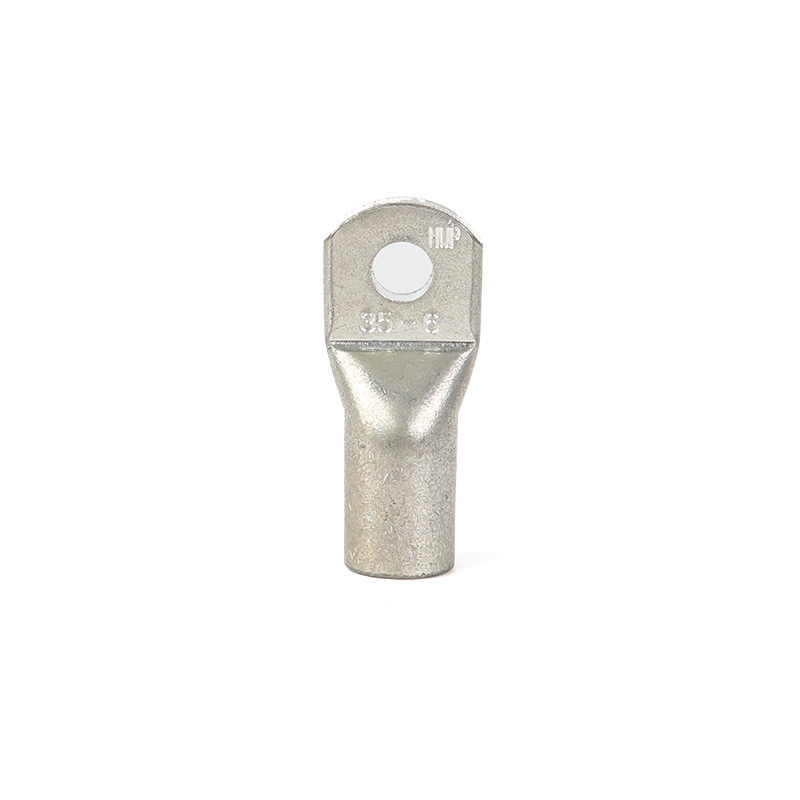

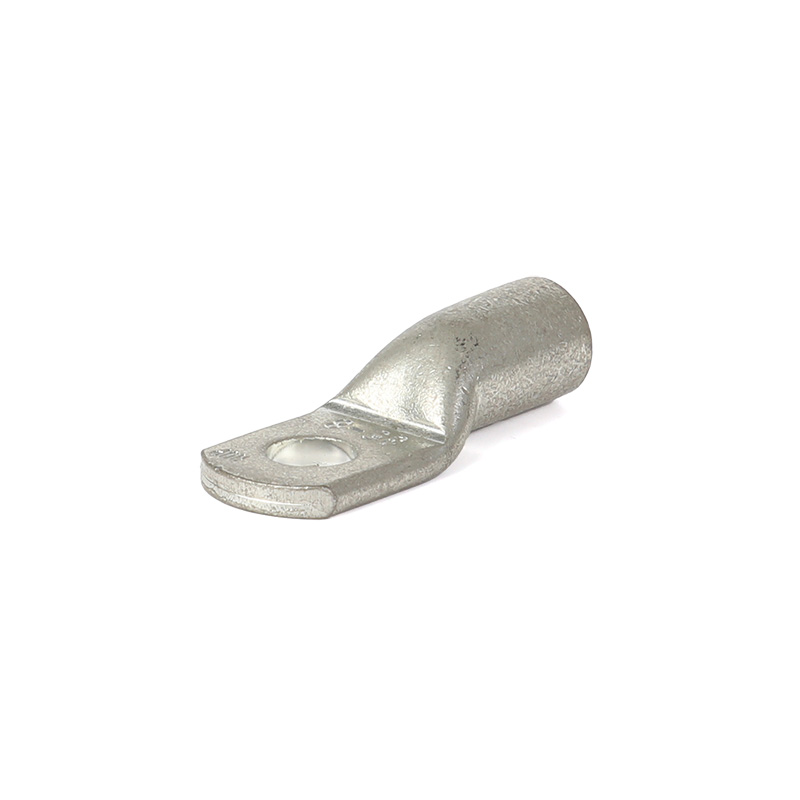

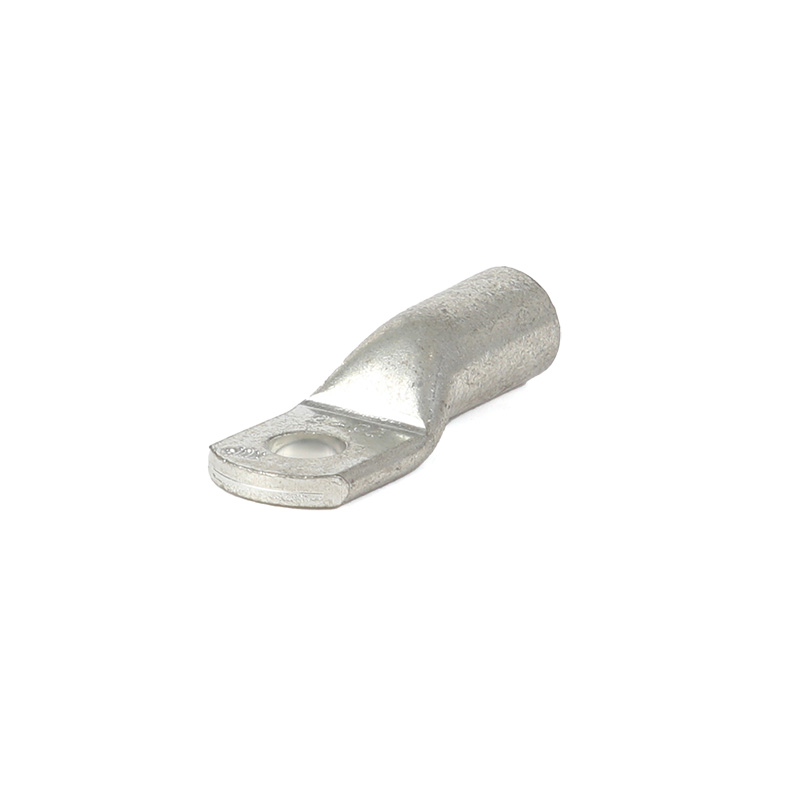

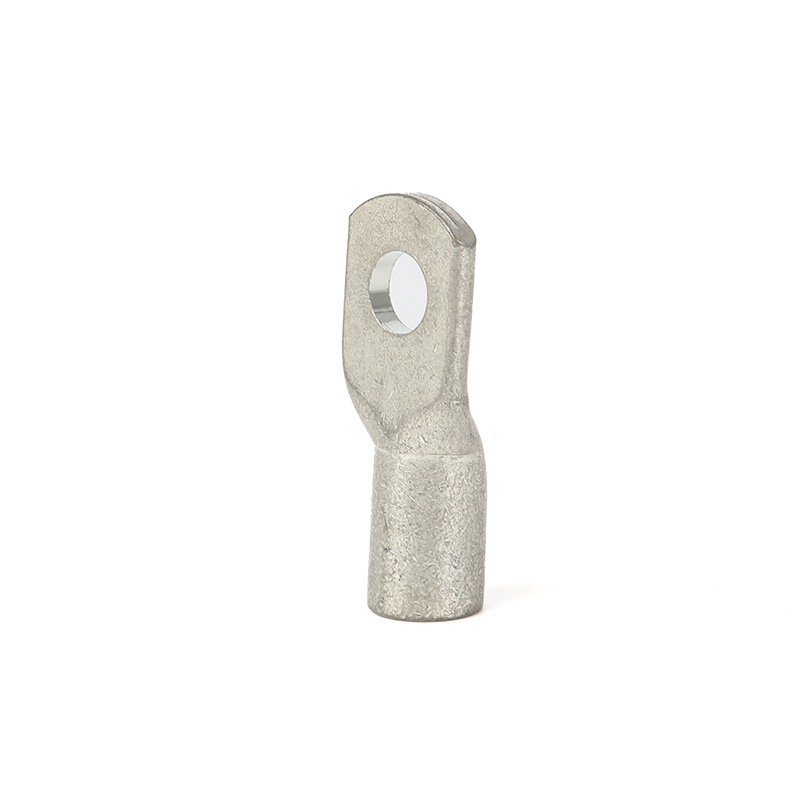

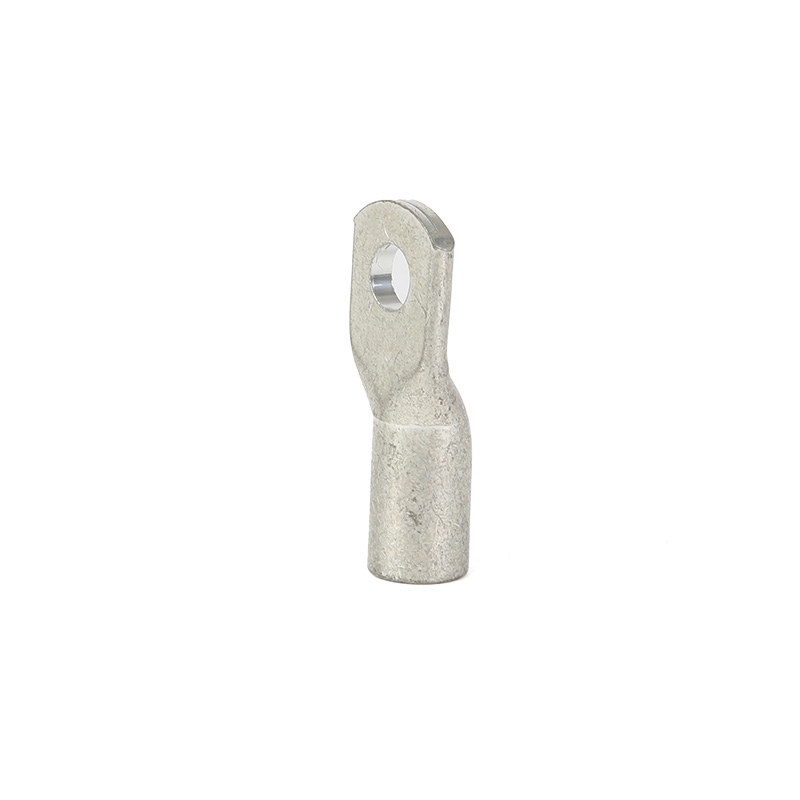

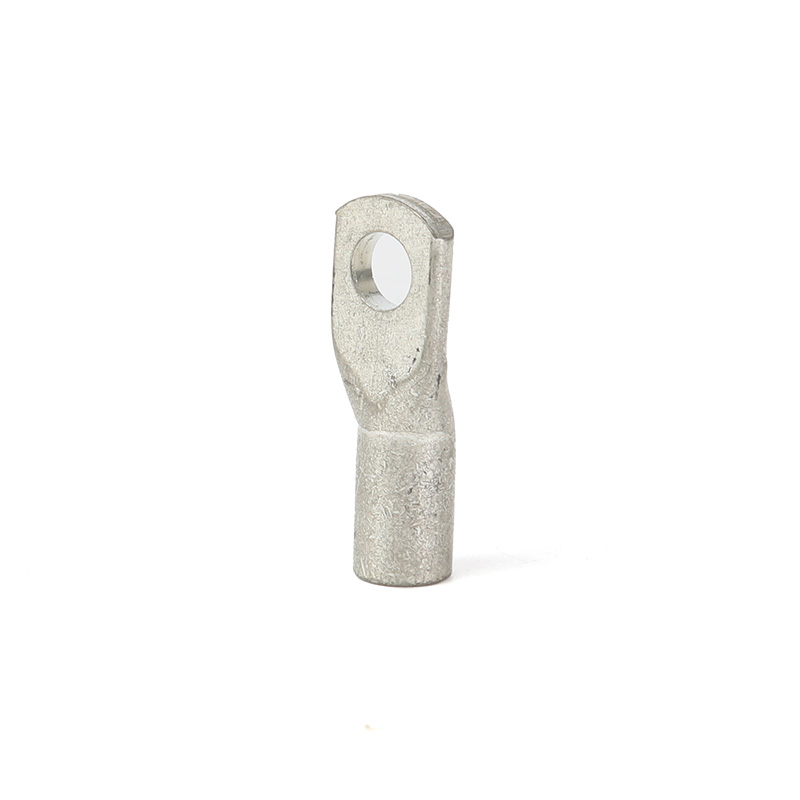

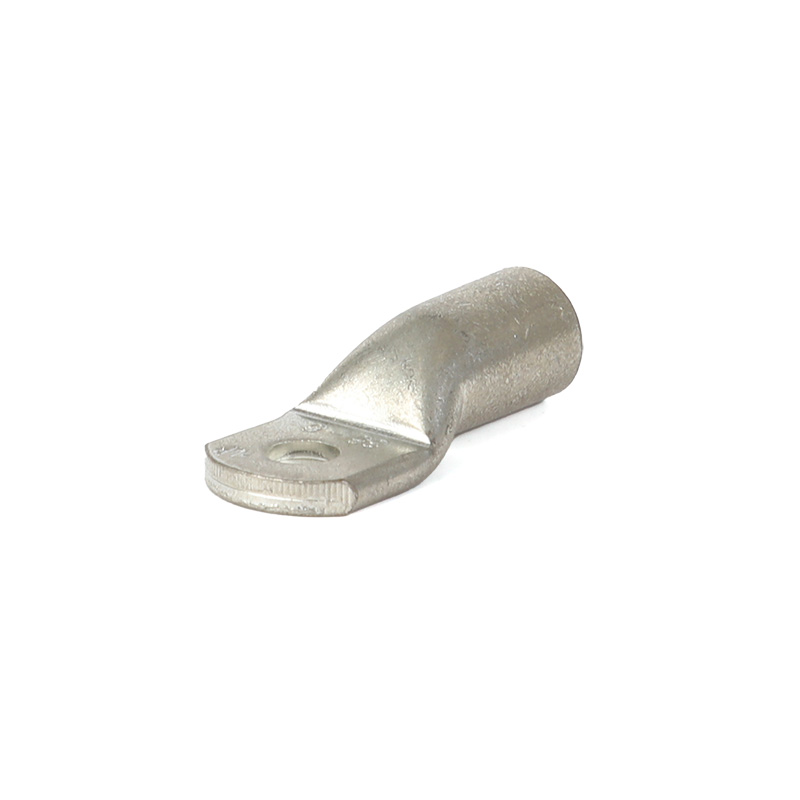

I terminali tubolari in rame HUP, noti anche come capicorda in rame, capicorda in rame o terminali di tipo O, sono accessori elettrici utilizzati per realizzare connessioni affidabili e ripetibili tra fili/cavi e apparecchiature elettriche come interruttori automatici, sezionatori, sbarre collettrici e morsettiere. Il loro scopo principale è quello di fissare e crimpare concentricamente le estremità di fili rigidi o flessibili, formando un punto di connessione elettrica robusto e a bassa resistenza che può essere facilmente collegato alle viti dei terminali delle apparecchiature. I principali vantaggi sono la prevenzione dello sfilacciamento dei fili, l'aumento dell'area di contatto, la riduzione della resistenza di contatto e della generazione di calore, nonché il miglioramento della sicurezza, della stabilità e della durata della connessione. Le applicazioni tipiche includono sistemi di distribuzione ad alta e bassa tensione, ingegneria energetica, automazione industriale, settore delle nuove energie, trasporto ferroviario, navi, data center e altro ancora. Il materiale principale è il rame elettrolitico ad alta purezza, che presenta un'elevata conduttività, una buona duttilità ed è facile da crimpare. HUP si riferisce specificamente a un terminale tubolare con una scanalatura di crimpatura esagonale. In base alla forma del foro di connessione all'estremità, si distinguono principalmente i seguenti tipi: tipo O/foro rotondo, tipo U/forcella, tipo perno/maschio, tipo lama/piatto e altre varianti.

Parametri tecnici

ARTICOLO N.	ΦE	ΦD	Φd	IN	B	L	CAVO AWG mm²
HUP0.75-3	3.2	2.8	1.3	6	6	15.3	22-18 AWG 0,5-0,75 mm²
HUP0.75-4	4.3			6.5		17
HUP0.75-5	5.3			9		19
HUP1.5-3	3.2	3.3	1.8	6.5	6	15.3	22-16 AWG 0,5-1,5 mm²
HUP1.5-4	4.3			6.5		17
HUP1.5-5	5.3			7.5		18.8
HUP1.5-6	6.5			9		22,5
HUP2.5-3	3.2	4.2	2.3	7.5	6	15.3	16-14 AWG 1,5-2,5 mm²
HUP2.5-4	4.3			7.5		17
HUP2.5-5	5.3			8.5		18.8
HUP2.5-6	6.5			9.5		22,5
HUP2.5-8	8.5			13		27.8
HUP4-4	4.3	5	3	8.5	8	21.8	14-12 AWG 2,5-4 mm²
HUP4-5	5.3			9		14
HUP4-6	6.5			10		25,5
HUP4-8	8.5			13		30,5
HUP6-4	4.3	6.5	3.5	8.5	9	23	12-10 AWG 4-6 mm²
HUP6-5	5.3			10		27,5
HUP6-6	6.5			12		27,5
HUP6-8	8.5			15		33
HUP6-10	10.5			17		37
HUP6-12	13			19		41
HUP10-4	4.3	7	4.5	12	10	28,5	8 AWG 10 mm²
HUP10-5	5.3
HUP10-6	6.5
HUP10-8	8.5			15		35
HUP10-10	10.5			17		39
HUP10-12	13			19		42
HUP16-4	4.3	8.5	5.5	12	13	32,5	6 AWG 16 mm²
HUP16-5	5.3					32,5
HUP16-6	6.5					33.3
HUP16-8	8.5			15		37,5
HUP16-10	10.5			17		41,5
HUP16-12	13			19		45
HUP25-5	5.3	10	7	14	15	37,5	4 AWG 25 mm²
HUP25-6	6.5			14		37,5
HUP25-8	8.5			16		42
HUP25-10	10.5			18		46
HUP25-12	13			19		48
HUP25-16	17			23		52,5
HUP35-6	6.5	12	8.5	17	17	39,5	2 AWG 35 mm²
HUP35-8	8.5			17		44
HUP35-10	10.5			19		49
HUP35-12	13			21		51
HUP35-14	15			21		54,5
HUP35-16	17			26		58
HUP50-6	6.5	14	10	20	19	47	1/0 AWG 50 mm²
HUP50-8	8.5					47
HUP50-10	10.5					51
HUP50-12	13			23		56
HUP50-14	15			23		59,5
HUP50-16	17			28		62
HUP50-20	21			30		67
HUP70-6	6.5	16.5	12	23,5	21	53	2/0 AWG 70 mm²
HUP70-8	8.5					53
HUP70-10	10.5					56
HUP70-12	13					59
HUP70-14	15					62,5
HUP70-16	17			28		66
HUP70-20	21			30		72
HUP95-6	6.5	18	13.5	26	25	60	3/0 AWG 95 mm²
HUP95-8	8.5
HUP95-10	10.5
HUP95-12	13					62
HUP95-14	15					65,5
HUP95-16	17			28		70
HUP95-20	21			36		82
HUP120-6	6.5	19.5	15	28	26	65	4/0 AWG 120 mm²
HUP120-8	8.5
HUP120-10	10.5
HUP120-12	13
HUP120-14	15					67
HUP120-16	17			30		70
HUP120-20	21			36		85
HUP150-10	10.5	21	16.5	30,5	30	72	250/300 MCM 150 mm²
HUP150-12	13
HUP150-14	15
HUP150-16	17					74
HUP150-20	21			36		88
HUP185-10	10.5	24	19	35	30	83	300/350 MCM 185 mm²
HUP185-12	13
HUP185-14	15
HUP185-16	17
HUP185-20	21			39		91
HUP240-10	10.5	26	21	38	35	93,5	400/500 MCM 240 mm²
HUP240-12	13
HUP240-14	15
HUP240-16	17
HUP240-20	21
HUP300-12	13	29,5	23,5	43	44	111	500/600 MCM 300 mm²
HUP300-14	15
HUP300-16	17
HUP300-20	21
HUP400-14	15	34	27	49	44	114	600/750 MCM 400 mm²
HUP400-16	17
HUP400-20	21
HUP500-16	17	42	31	59	70	150	800/1000 MCM 500 mm²
HUP500-20	21	42	31	59	70	150	800/1000 MCM 500 mm²
HUP630-16	17	44	34,5	63,5	80	170	1000/1250 MCM 630 mm²
HUP630-20	21	44	34,5	63,5	80	170	1000/1250 MCM 630 mm²
