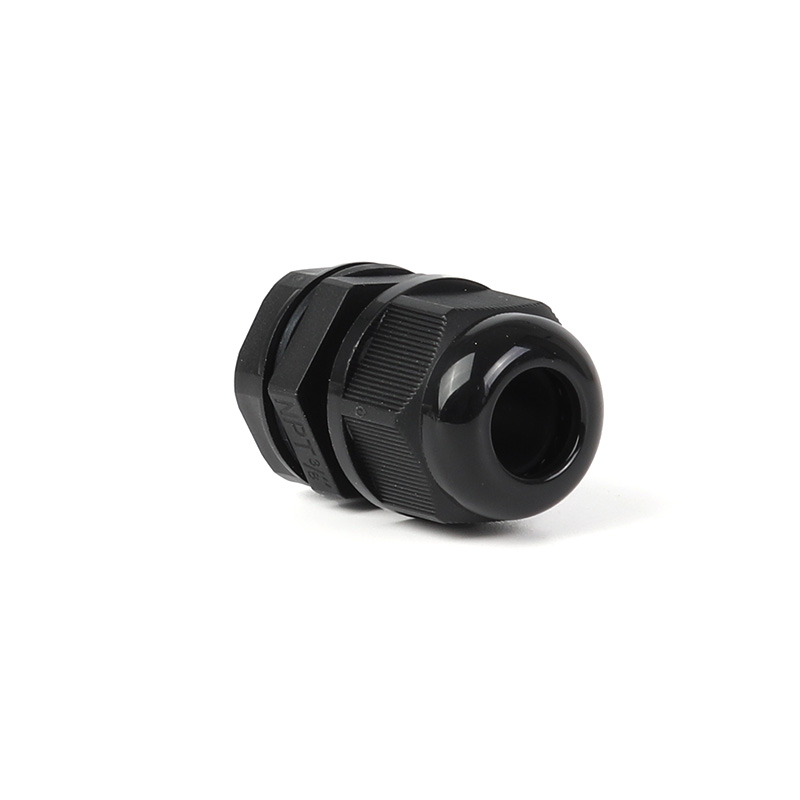

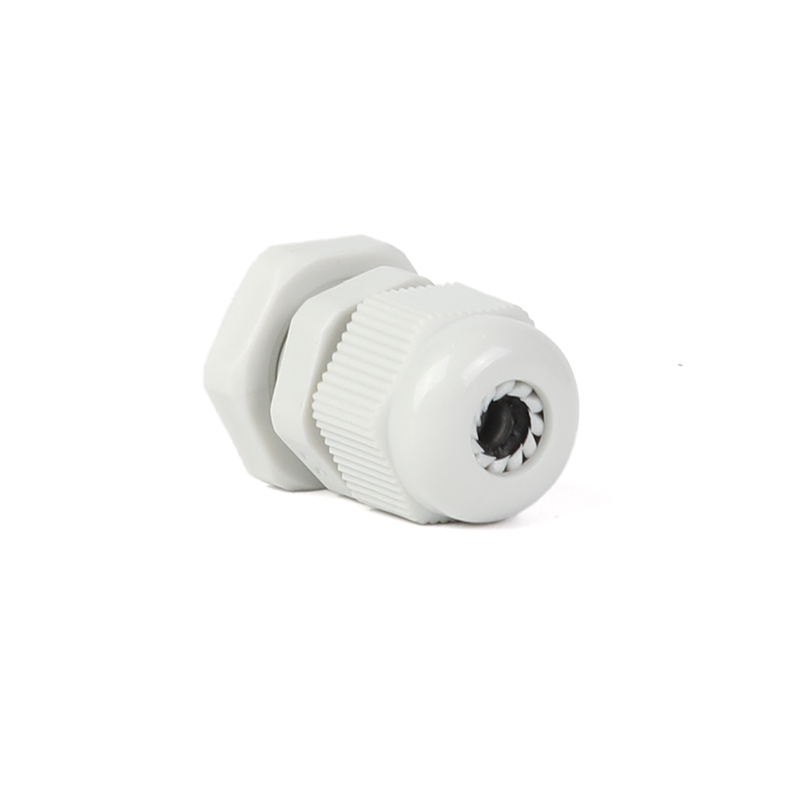

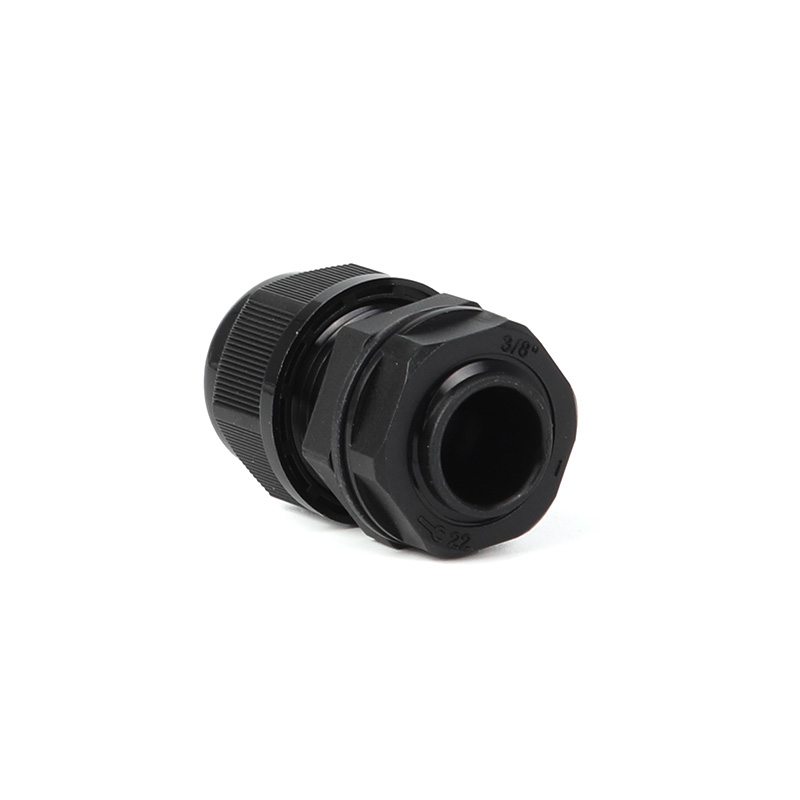

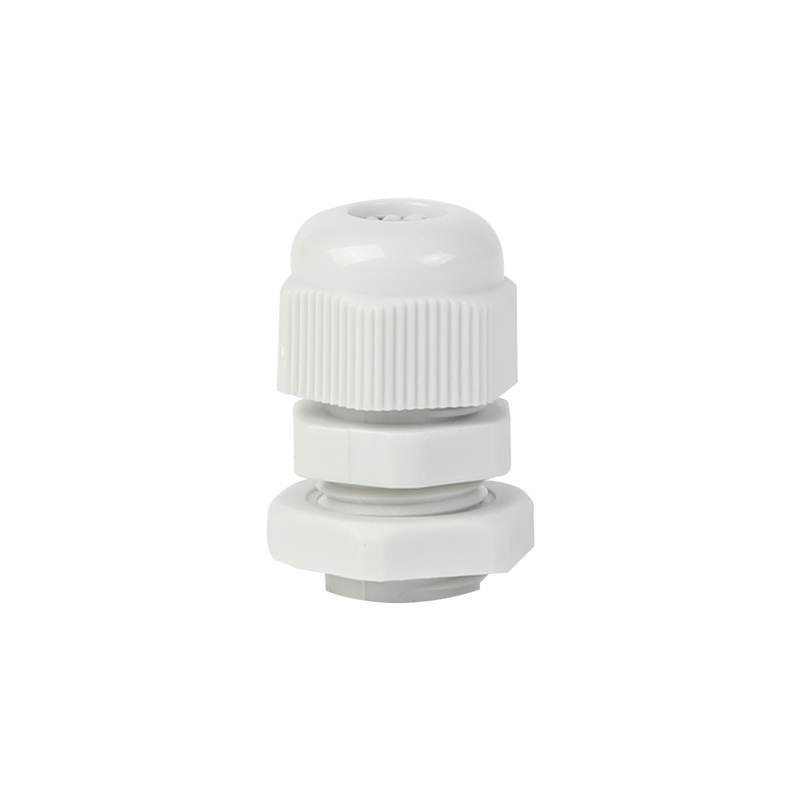

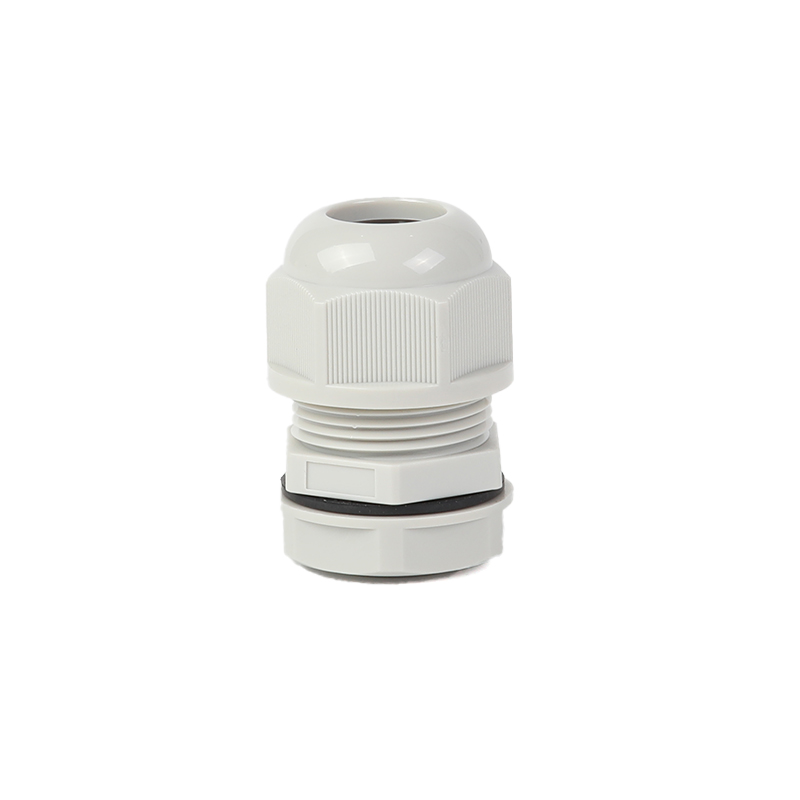

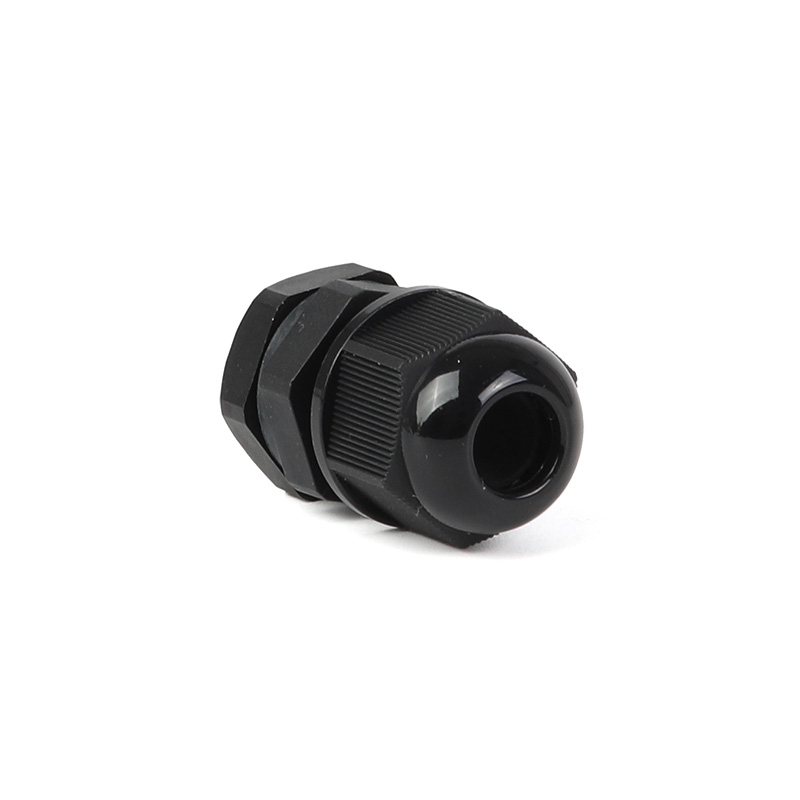

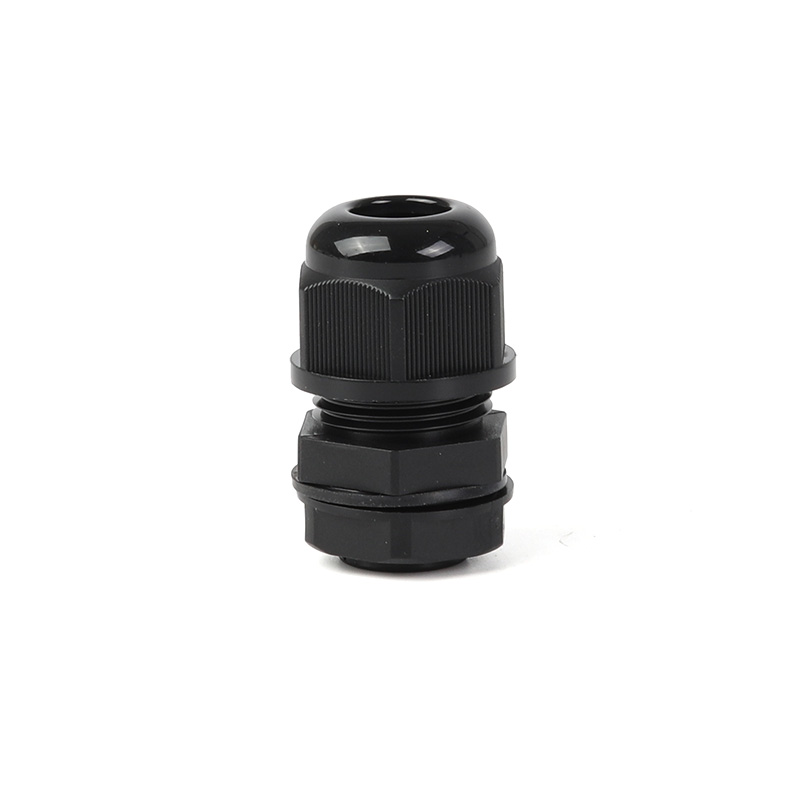

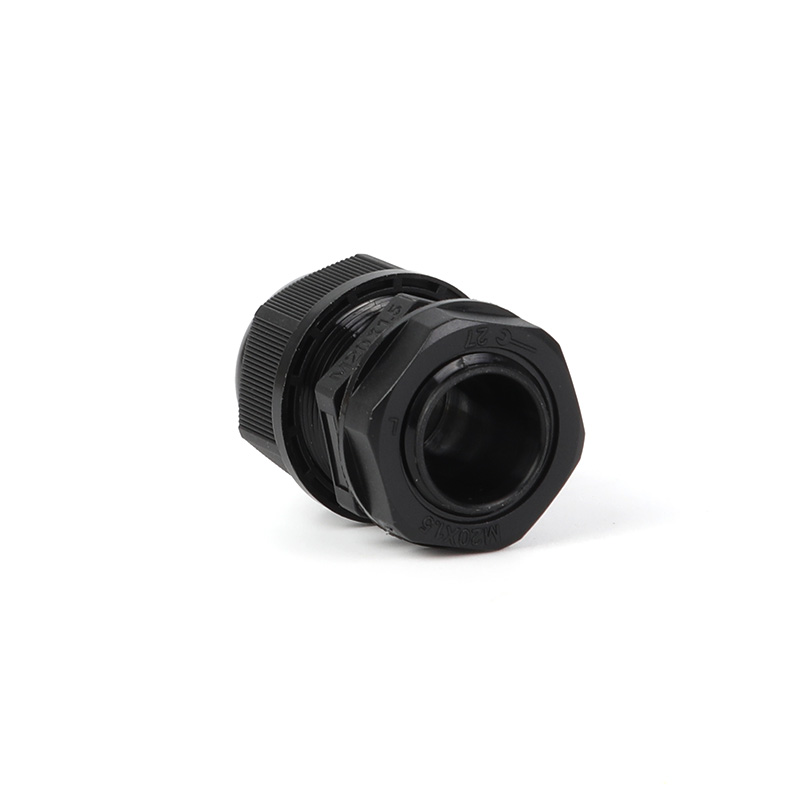

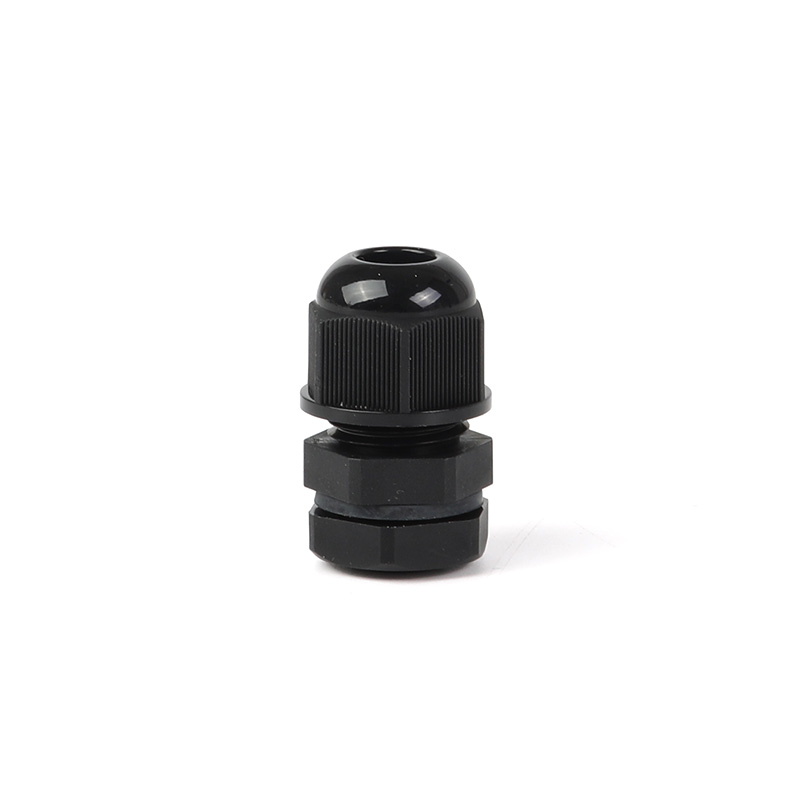

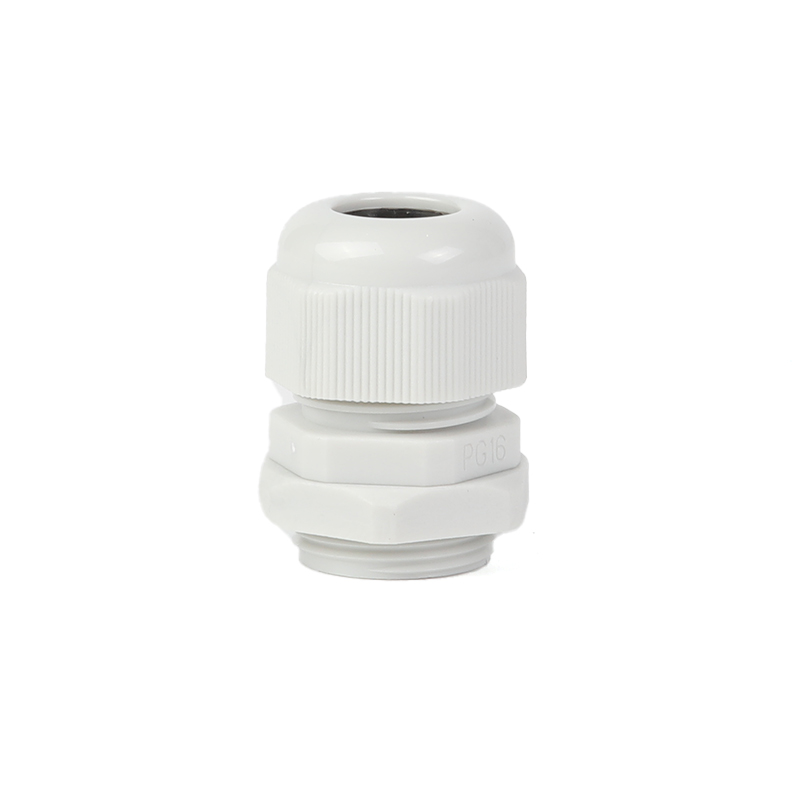

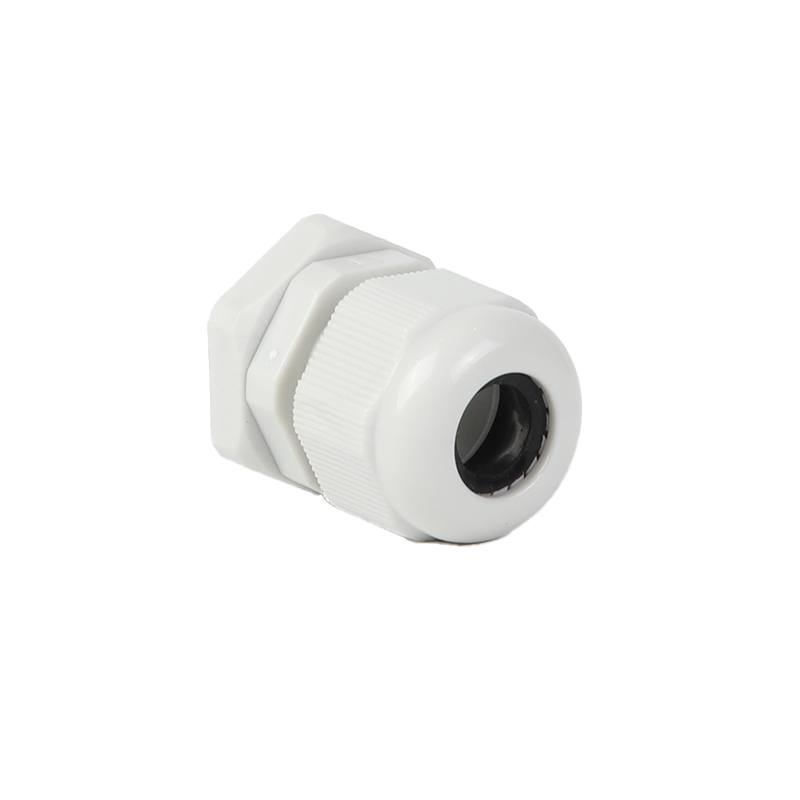

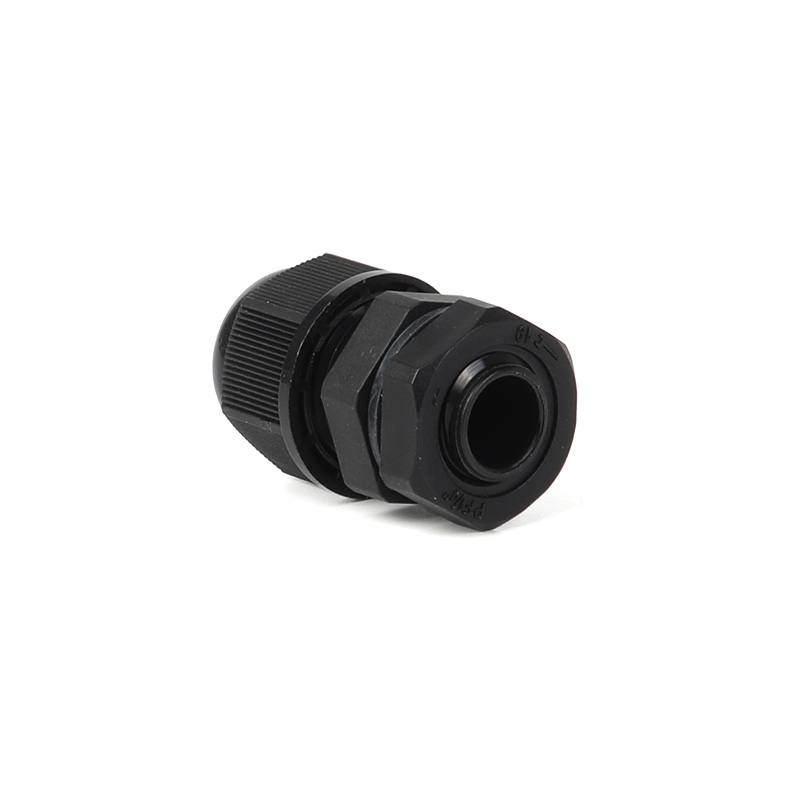

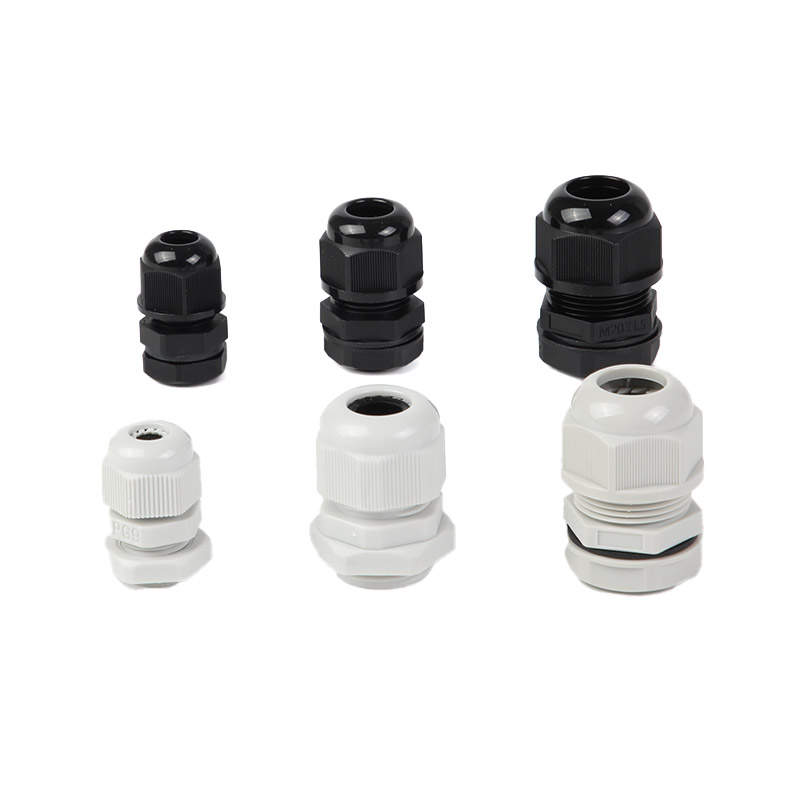

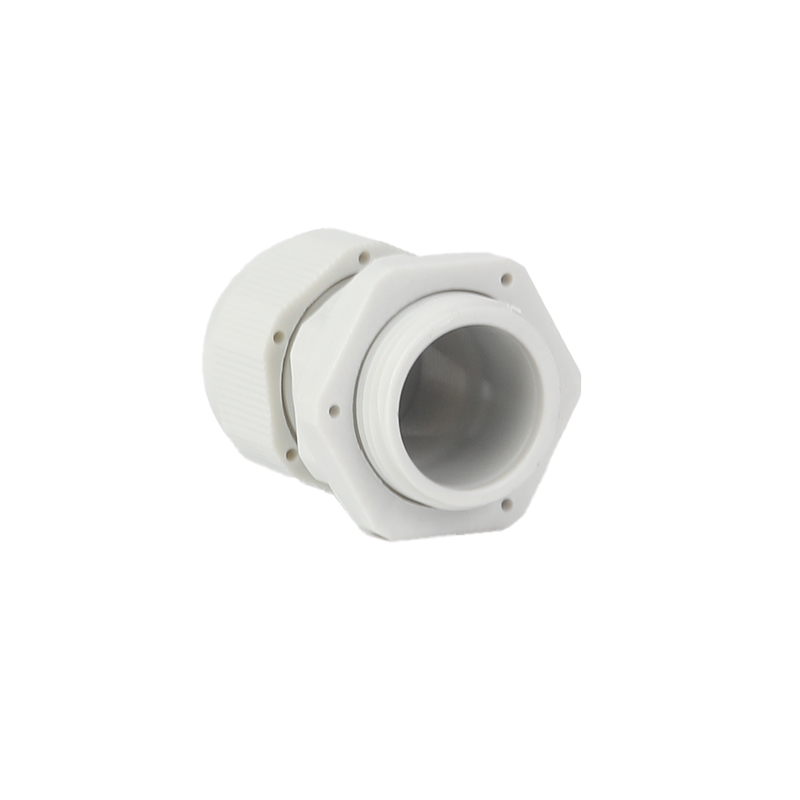

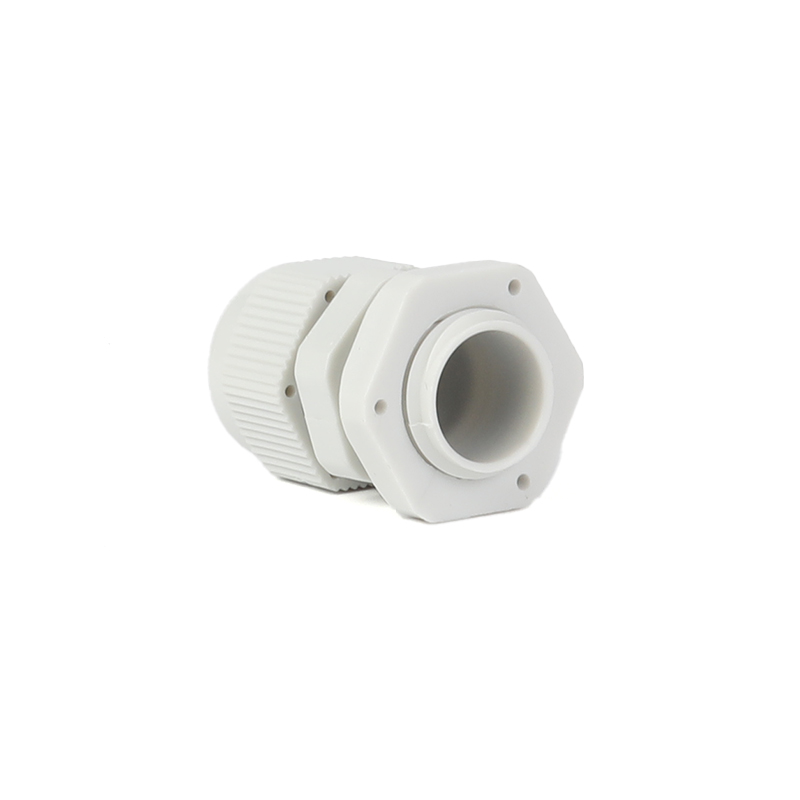

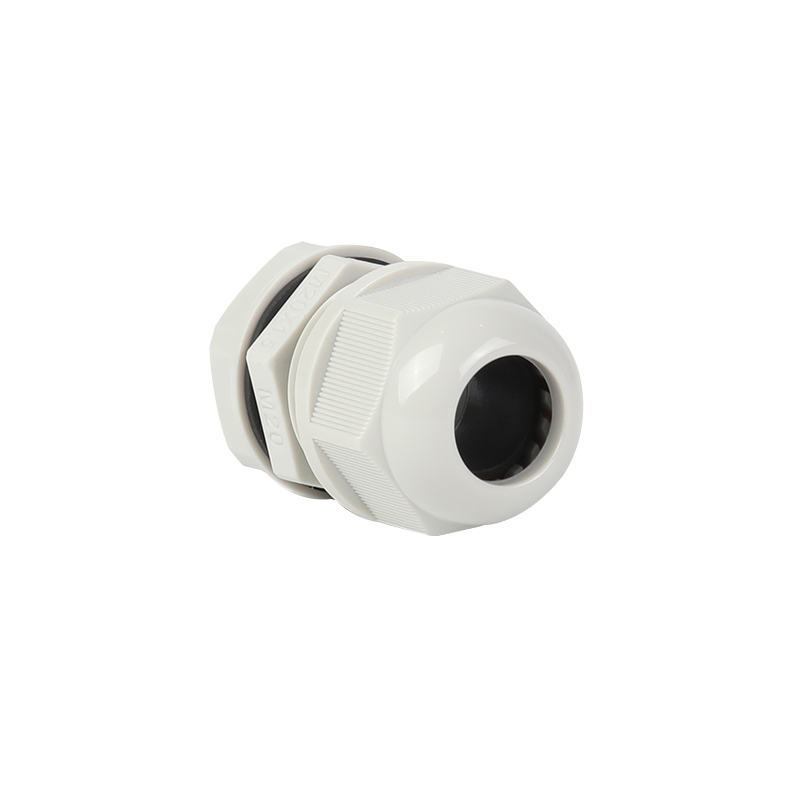

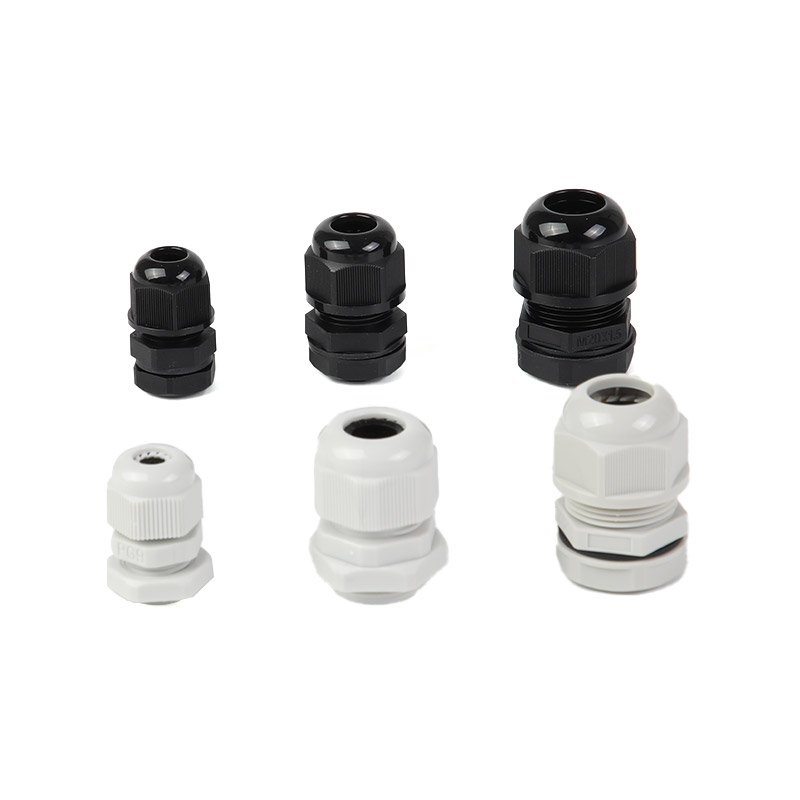

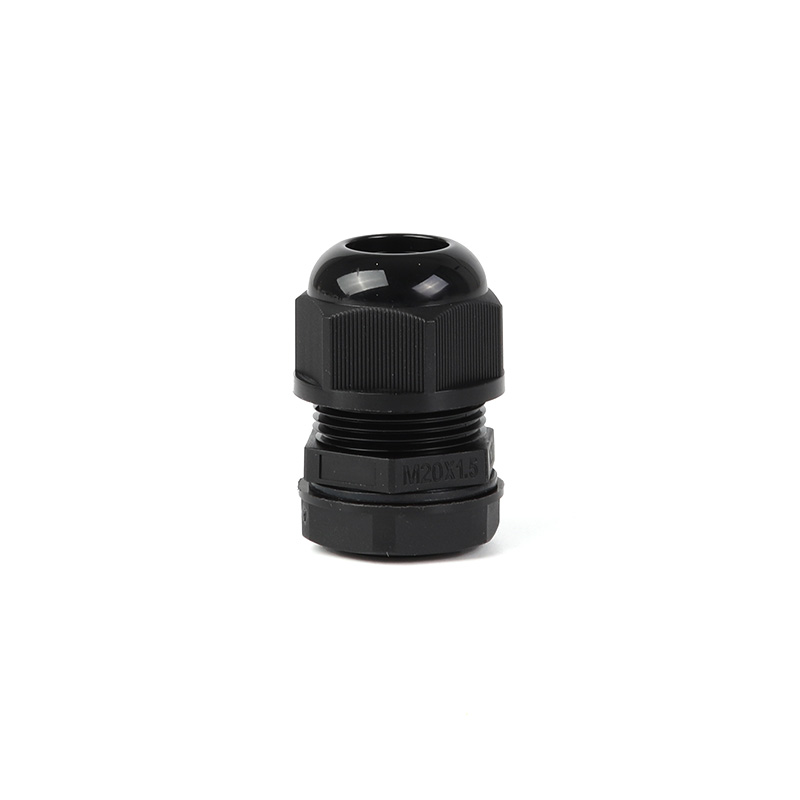

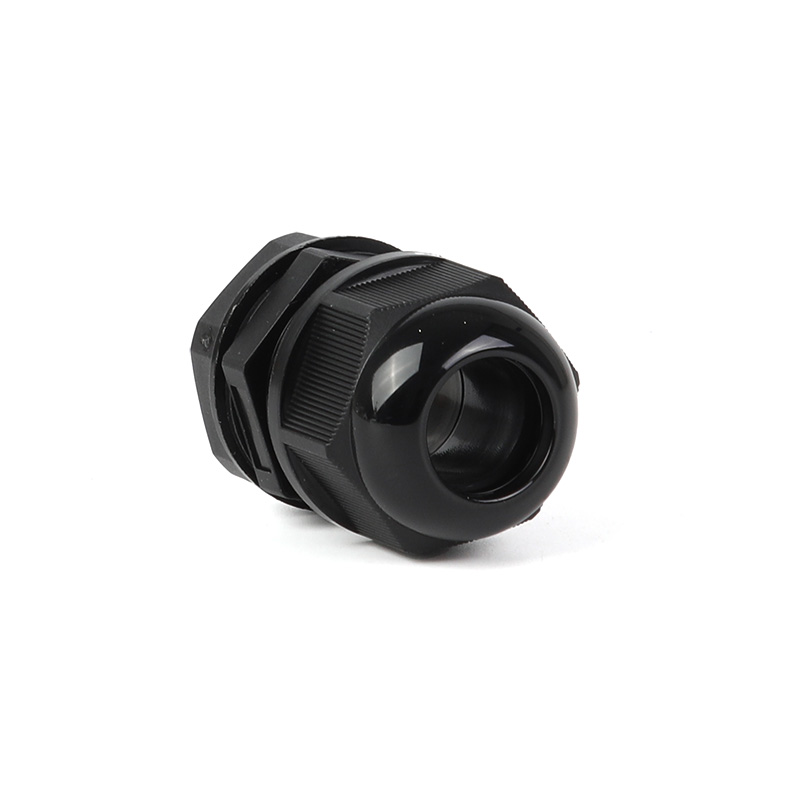

Pressacavo impermeabile in nylon IP68

Connessione di precisione, massima protezione: progettato per ambienti elettrici difficili.

✅ Guaina in nylon preisolante
Manicotti in nylon ad alta densità pre-crimpati sui terminali, resistenti da -20 °C a +80 °Cresistente a olio, umidità e vibrazioni. Non è necessario alcun tubo termoretraibile – Installazione più veloce del 50%.

✅ Conduttività di livello militare
Nucleo in ottone stagnato, conduttività ≥28%. Testato a Corrente continua di 20 A, resistenza di crimpatura ≤0,5 mΩ.

✅ Codifica a colori anti-discrepanza
Le maniche rosse/blu/gialle seguono gli standard di polarità del settore, riduzione del 90% dei rischi di errata connessione.

✅ Crimpatura in 3 secondi
La forma aerodinamica a proiettile è compatibile con le pinze a crimpare standard (AWG 22-10). Connessione affidabile senza saldature in 3 secondi.

Contattaci

dettagli del prodotto

Etichette prodotto

DESCRIZIONE DEL PRODOTTO

I connettori impermeabili in nylon, noti anche come connettori impermeabili per cavi, pressacavi o teste di pressacavo, sono componenti industriali fondamentali utilizzati quando i cavi attraversano gli involucri delle apparecchiature per garantire tenuta, fissaggio, isolamento e protezione. Sono ampiamente utilizzati in scenari di connessione elettrica che richiedono la prevenzione dell'infiltrazione di acqua, polvere, olio e altri contaminanti.

Lo scopo principale e la funzione fondamentale sono la tenuta e la protezione. Impediscono a sostanze estranee come acqua, polvere, olio e liquidi chimici di penetrare all'interno dell'involucro dell'apparecchiatura, proteggendo i componenti elettrici interni. Possono anche bloccare il cavo, alleviando la tensione e impedendone l'allentamento a causa di trazioni esterne o vibrazioni dell'apparecchiatura, garantendo una connessione affidabile. Inoltre, forniscono una protezione meccanica e un isolamento elettrico aggiuntivi per il cavo, prevenendo cortocircuiti causati dall'usura della guaina. Alcuni modelli con inserti metallici possono anche fornire una schermatura di base contro le interferenze elettromagnetiche. Contribuiscono a mantenere i cavi in entrata e in uscita dalle apparecchiature in modo ordinato, facilitando la gestione e la manutenzione. Gli scenari di applicazione tipici includono apparecchiature elettriche per esterni, automazione industriale, macchinari, navi e trasporti, protezione ambientale ed energia e ambienti specializzati.

Le caratteristiche e i vantaggi del prodotto includono i seguenti punti: prestazioni di protezione eccezionali con una struttura di tenuta affidabile, che raggiunge facilmente elevati livelli di protezione IP65–IP68; eccellenti prestazioni meccaniche, resistenti a urti, vibrazioni e trazione, con materiale in nylon robusto e durevole; buona adattabilità ambientale, resistenza ai raggi UV (per alcuni modelli), resistenza alla corrosione, ampio intervallo di temperatura (tipicamente da -40 °C a 100 °C); facile installazione con una struttura semplice, senza necessità di attrezzi speciali e bassa manutenzione; sicurezza elettrica con buon isolamento, ignifugo (UL94 V-2 o superiore), che migliora la sicurezza complessiva dell'apparecchiatura; e convenienza economica, poiché rispetto ai connettori interamente metallici sono più economici, leggeri e offrono un elevato rapporto qualità-prezzo.

Parametri tecnici

Modello	Lunghezza del cavo (mm)	Diametro esterno della filettatura AG (mm)	Lunghezza filettatura GL (mm)	Misura della chiave (mm)
PG7	3–6,5	12.5	8	18/17
PG7	2–5	12.5	8	18/17
PG9	4–8	15.2	9	22–19
PG9	2–6	15.2	9	22–19
PG11	5–10	18.6	9.5	24/22
PG11	4–8	18.6	9.5	24/22
PG13.5	6–12	20.4	10	27/24
PG13.5	5–9	20.4	10	27/24
PG16	10–14	22,5	10	30/27
PG16	8–12	22,5	10	30/27
PG21	13–18	28.3	10	36/33
PG21	10–16	28.3	10	36/33
M12*1.5	3-6,5	12	8	18/17
M12*1.5	2-5	12	8	18/17
M16*1.5	4-8	12	8	18/19
M16*1.5	4-8	16	8	22/19
M16*1.5	2-6	16	8	22/19
M16*1.5	5-10	16	9	22/22
M18*1.5	5-10	18	9	24/22
M18*1.5	4-8	18	9	24/22
M20*1.5	6-12	20	10	27/24
M20*1.5	5-9	20	10	27/24
M20*1.5	10-14	20	10	27/27
M22*1.5	10-14	22	10	30/27
M22*1.5	8-12	22	10	30/27
M24*1.5	12-15	24	10	30/27
M24*1.5	10-14	24	10	30/27
M25*1.5	13-18	25	10	33/33
M25*1.5	10-16	25	10	33/33
M27*1.5	13-18	27	10	36/33
M27*1.5	10-16	27	10	36/33
M30*1.5	16-20	30	11	37/34
M30*1.5	13-18	30	11	37/34
M32*1.5	16-20	32	11	40/35
M32*1.5	13-18	32	11	40/35
M32*1.5	18-25	32	13	40/42
M36*1.5	18-25	36	12	46/42
M36*1.5	13-20	36	12	46/42
M40*1.5	22-31	40	15	50/52
M40*1.5	20-26	40	15	50/52
M50*1.5	32-38	50	15	62/60
M50*1.5	25-31	50	15	62/60
M63*1.5	37-44	63	15	75/68
M63*1.5	29-35	63	15	75/68

Filo	Articolo n.	Gamma di cavi	Diametro esterno della filettatura C1 (mm)	Lunghezza della filettatura C2 (mm)	Dimensioni chiave A e F (mm)	Confezione standard (pz)
NPT 1/4	NCG-NPT1/4-5.5	3-5,5	13.157	8.5	19	50
NPT 1/4	NCG-NPT1/4-6.8	4-8	13.157	8.5	19	50
NPT 3/8	NCG-NPT3/8-7	3-7	16.662	10	22	50
NPT 3/8	NCG-NPT3/8-10	5-10	16.662	10	22	50
NPT 1/2	NCG-NPT1/2-9	5-9	20.955	10	24	50
NPT 1/2	NCG-NPT1/2-13	6-12,5	20.955	10	24	50
NPT 3/4	NCG-NPT3/4-13	7-13	26.441	15	33	50
NPT 3/4	NCG-NPT3/4-18	12,5-18	26.441	15	33	50
NPT 1	NCG-NPT1-17.5	13-17,5	33.249	17	41	20
NPT 1	NCG-NPT1-25	17-25	33.249	17	41	20
NPT 1-1/4	NCG-NPT1 1/4-25.5	17-25,5	41,91	17	52	20
NPT 1-1/4	NCG-NPT1 1/4-31	24-32	41,91	17	52	20
