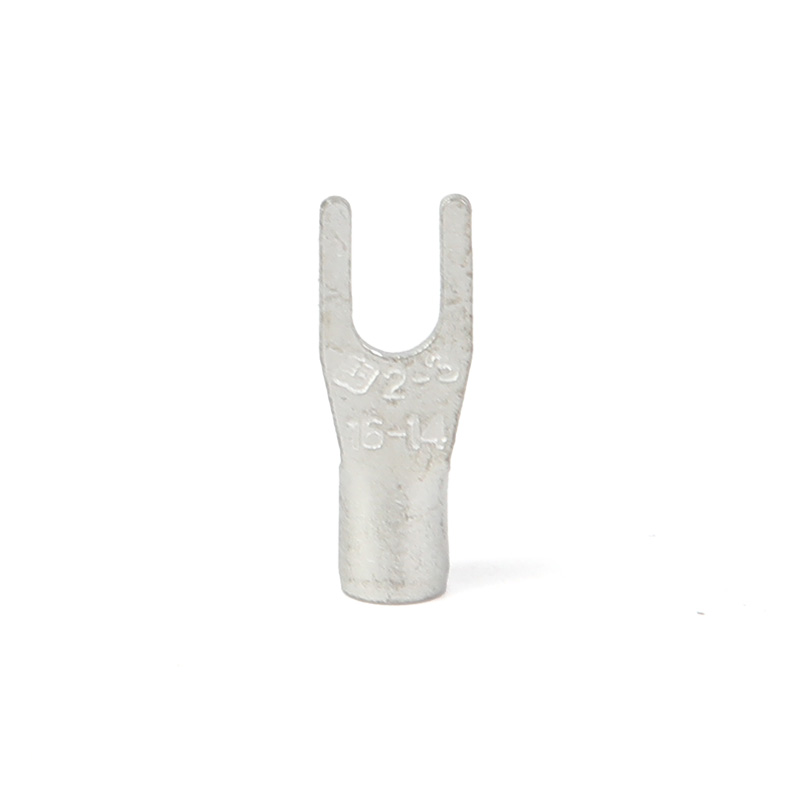

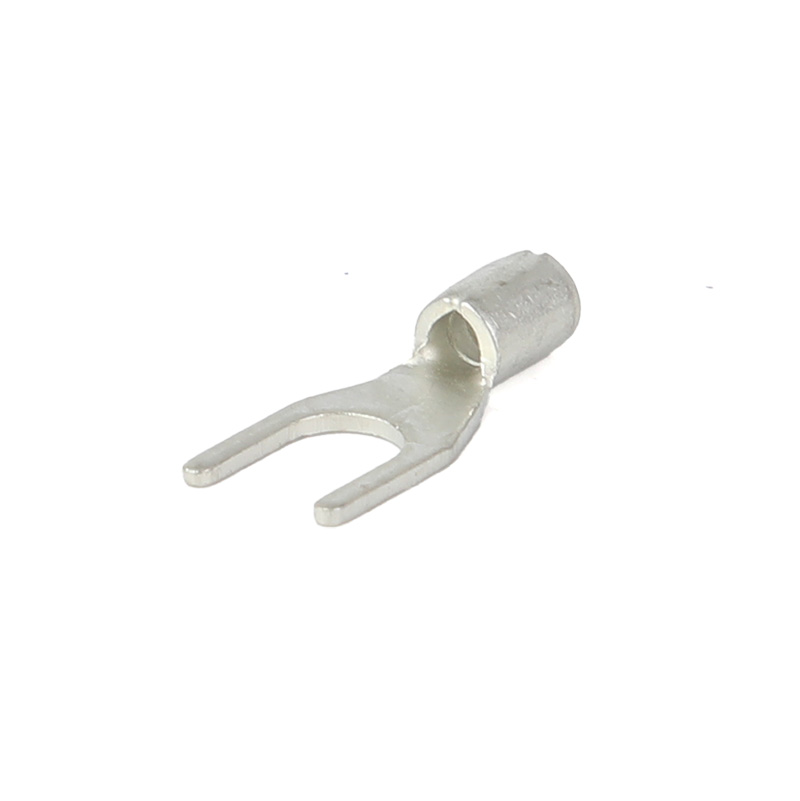

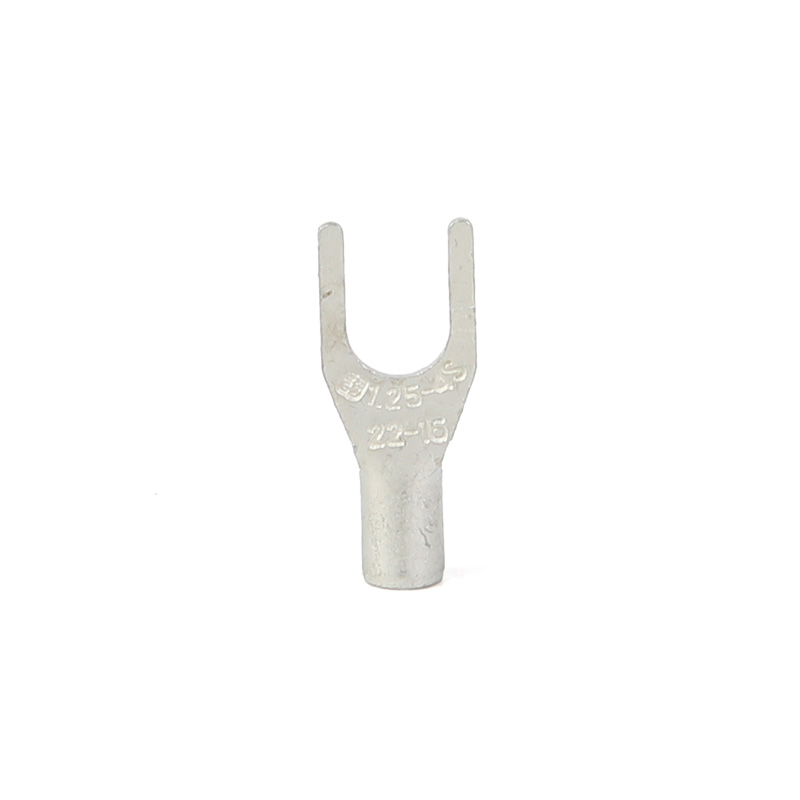

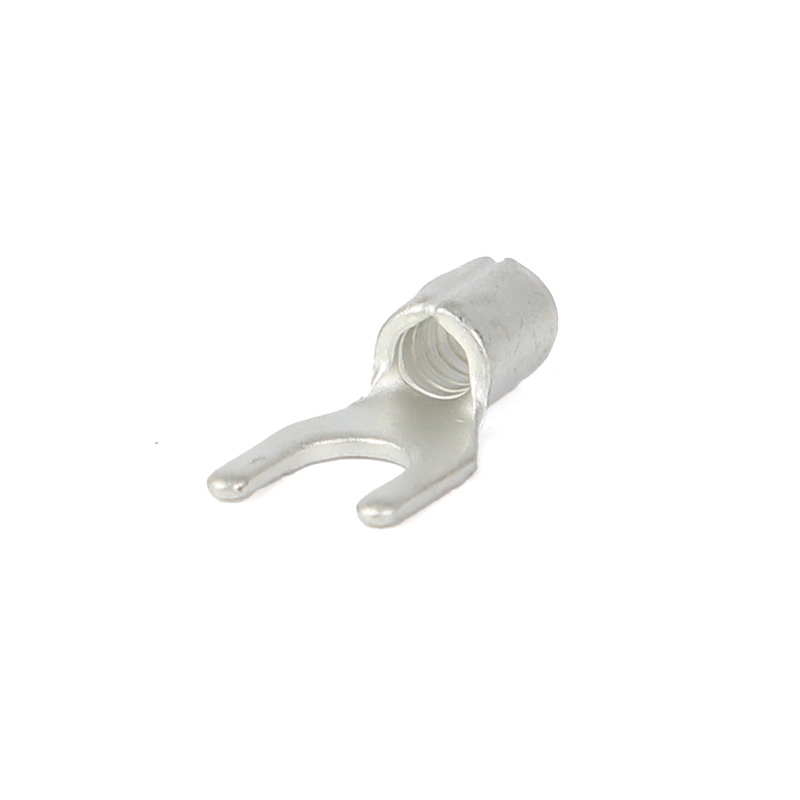

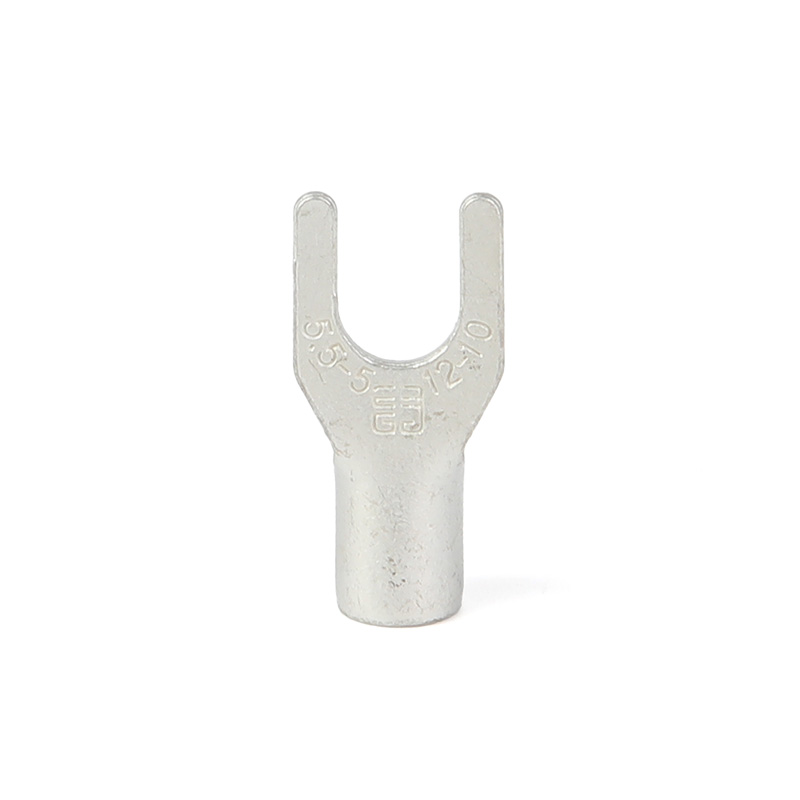

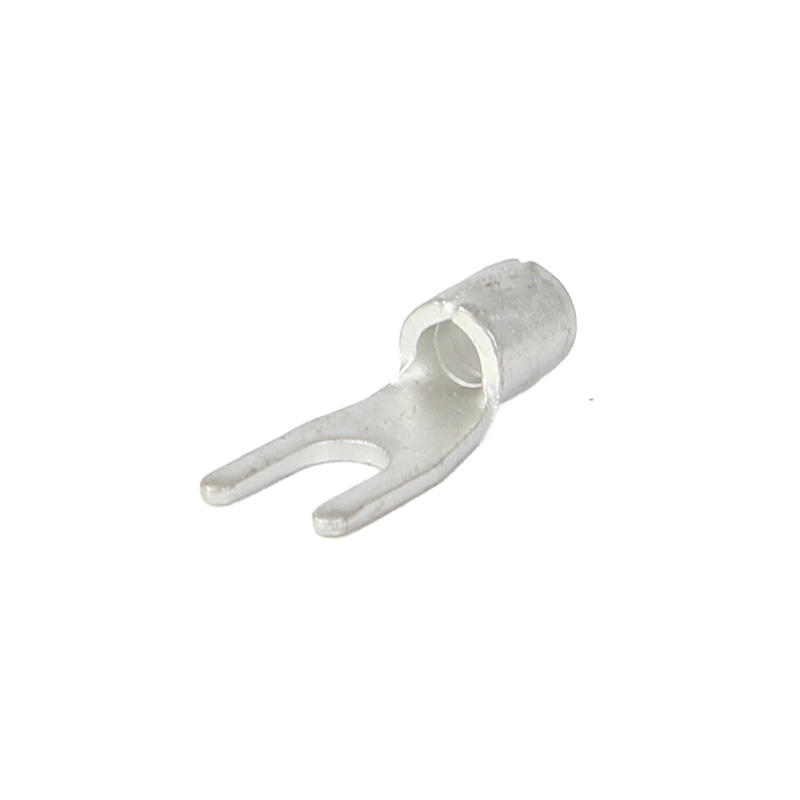

SNB Net-isoléiert Gabelterminal

Präzisiounsverbindung, maximale Schutz – entwéckelt fir haart elektresch Ëmfeld

✅ Virisoléiert Nylonhülle
Héichdicht Nylonhüllen, virgekräizt op Klemmen, halen aus -20°C bis +80°C, resistent géint Ueleg, Fiichtegkeet a Vibratiounen. Kee Schrumpfwärme néideg – 50% méi séier Installatioun.

✅ Konduktivitéit vu militärescher Qualitéit
Verzunne Messingkär, Konduktivitéit ≥28%. Getest bei 20A kontinuéierleche Stroum, Krimpwidderstand ≤0,5mΩ.

✅ Anti-Falsch Faarfkodéierung
Rout/blo/giel Hülsen entspriechen den Industriepolaritéitsnormen, Reduktioun vum Risiko vu Feelerverbindungen ëm 90%.

✅ 3-Sekonnen-Krimpen
Déi streamlined Kugelform funktionéiert mat Standard-Krimperen (AWG 22-10). Lötfräi, zouverlässeg Verbindung an 3 Sekonnen.

Kontaktéiert eis

Produktdetailer

Produkt Tags

PRODUKTBESCHREIWUNG

SNB Gabel-Blank-Ennklemmen sinn e verbreeten elektrescht Verbindungsvorrichtung a gehéieren zu enger Aart vu Krympklemme. S: Stellt d'Flakelend duer. N: stellt dat blankt Enn duer (d.h. onisoléiert, bezitt sech a verschiddene Normen och op eng spezifesch Gréisstserie). B: An der DIN-Norm bezitt et sech normalerweis op d'Serie mat enger Klemmegabelbreet vu 7,5 mm (6,2 mm fir Typ A an 7,5 mm fir Typ B).

Dofir bezitt sech SNB normalerweis op net-isoléiert Gabel-Blank-Klemmen mat enger Gabelbreet vu 7,5 mm. Et gëtt benotzt fir Drot zouverlässeg un Schraufverbindungsposten ze befestigen, wat d'elektresch Leedung erméiglecht. SNB-Blank-Klemmen gi fir elektresch Verbindungspunkten benotzt, déi heefeg Demontage, Ënnerhalt oder Inspektioun erfuerderen, an hiren gabelfërmegen Design erlaabt eng einfach Belueden an Entlueden vu Drot ouni d'Schrauwen komplett auszeschrauwen. Et gëtt haaptsächlech an industrielle Steierschränken, Energieausrüstung, Automobilelektroanlagen, Haushaltsapparater an -ausrüstung, Kommunikatiounsausrüstung, Schinneverkéier a Schëffselektronik an aner Szenarie benotzt.

Déi heefegst Wiel fir Leitermaterialien ass héich leetfäeg Koffer, wéi T2 Koffer, deen eng exzellent Leetfäegkeet huet. D'Uewerflächenbehandlung ass meeschtens Verzënnung. D'Zinnschicht verhënnert effektiv d'Kofferoxidatioun, verbessert d'Lötbarkeet (wann néideg), reduzéiert de Kontaktwidderstand an ass bezuelbar. Den Gabeldesign erlaabt eng einfach Installatioun an Demontage, wouduerch en och fir Geleeënheeten gëeegent ass, déi Ënnerhalt erfuerderen. An duerch professionellt Kräizung gëtt eng loftdicht Verbindung mat nidderegem Widderstand, Vibratiounsbeständegkeet an héijer Zuchfestigkeit geformt, wat besser ass wéi direkt Wéckelen oder Schweessen. An den Design mat blankem Enn mécht et einfach, d'Krëizqualitéit no der Verbindung ze kontrolléieren an d'Schrauffestigkeit ze visualiséieren. D'Käschte si niddreg an de Produktiounsprozess ass reif.

Technesch Parameteren

ARTIKEL NR.	STUDGRÉISST		DIMENSIOUN mm							ERKLÄRUNG
ARTIKEL NR.	Amerikanesch	Metrik d2	B	F	L	AN	D	d1	T	ERKLÄRUNG
SNB0.5-3	#4	3.2	5.7	5.1	14.2	4.3	2.3	1.3	0,5	Kabelduerchschnëtt: 0,2~0,5 mm² (AWG26-22) Max. Stroum lmax = 10A Material: Koffer
SNB0.5-3.5S	#6	3.7	5.7	5.1
SNB0,5-3,5L	#6	3.7	6.4	5.3
SNB0.5-4	#8	4.3	6.4	5.3
SNB1.25-3	#4	3.2	5.7	6.5	16.0	4.8	3.4	1.8	0,7	Kabelduerchschnëtt: 0,5~1,5 mm² (AWG22-16) Max. Stroum lmax = 19A Material: Koffer
SNB1.25-3.5S	#6	3.7	5.7
SNB1,25-3,5L	#6	3.7	6.4
SNB1.25-4S	#8	4.3	6.4
SNB1.25-4M	#8	4.3	7.2
SNB1.25-4L	#8	4.3	8.1
SNB1.25-5S	#10	5.3	8.1
SNB1.25-5L	#10	5.3	9,5
SNB1.25-6S	1/4	6.5	9,5
SNB1.25-6L	1/4	6.5	12.0	11.0	22.2
SNB1.25-8	16. Mee	8,5	14.0	12.0	23,5
SNB2-3	#4	3.2	5.7	6.5	15,5	5.0	4.0	2.3	0,8	Kabelduerchschnëtt: 1,5~2,5mm² (AWG16-14) Max. Stroum lmax = 27A Material: Koffer
SNB2-3.5S	#6	3.7	5.7		15,5
SNB2-3,5L	#6	3.7	6.5		16.0
SNB2-4S	#8	4.3	6.5
SNB2-4M	#8	4.3	7.2
SNB2-4L	#8	4.3	8.2
SNB2-5S	#10	5.3	8.2
SNB2-5L	#10	5.3	9,5
SNB2-6S	1/4	6.5	9,5
SNB2-6L	1/4	6.5	12.0	11.0	22.0
SNB2-8	16. Mee	8,5	14.0	12,5	23.6
SNB3.5-3	#4	3.2	8.0	7.0	18.3	6.0	5.0	3.0	1.0	Kabelduerchschnëtt: 2,5~4mm² (AWG14-12) Max. Stroum lmax = 37A Material: Koffer
SNB3.5-3.5	#6	3.7
SNB3.5-4	#8	4.3
SNB3.5-5S	#10	5.3
SNB3.5-6S	1/4	6.5	9.0	7,5	19.0
SNB3.5-6L	1/4	6.5	12.0	9.1	21,5
SNB3.5-8	16. Mee	8,5	14.0	11,5	23,8
SNB3.5-10	3/8	10.5	17,5	12,5	26,5
SNB5.5-3	#4	3.2	8.3	7,5	19.0	6.2	5.5	3.4	1.0	Kabelduerchschnëtt: 4~6mm² (AWG12-10) Max. Stroum lmax = 48A Material: Koffer
SNB5.5-3.5	#6	3.7
SNB5.5-4S	#8	4.3
SNB5.5-4L	#8	4.3	8.9		19.3	6.6	5.8	3.7
SNB5.5-5	#10	5.3	9.0		19.0	6.2	5.5	3.4
SNB5.5-6S	1/4	6.5	9.0		19.0
SNB5.5-6L	1/4	6.5	12.0	12.0	24.0
SNB5.5-8	16. Mee	8,5	14.0	12.0	24.4
SNB5.5-10	3/8	10.5	17,5	12,5	26,5
SNB8-45	#8	4.3	8.0	7.2	23.0	8.6	7.2	4.5	1.2	Kabelduerchschnëtt: 8~10mm² (AWG8) Max. Stroum lmax = 62A Material: Koffer
SNB8-4M	#8	4.3	9.0	7,5	23,8
SNB8-4L	#8	4.3	10.5	9.0	23.0
SNB8-55	#10	5.3	9.0	7,5	21.2
SNB8-5M	#10	5.3	9.0	7,5	23,8
SNB8-5L	#10	5.3	10.8	7.2	23.0
SNB8-6	1/4	6.5	10.8	7.2	23.0
SNB8-8	16. Mee	8,5	14,5	11.0	28.0
SNB8-10	3/8	10.5	16.0	11.0	28.0
SNB14-4	#8	4.3	9.0	12.0	27.3	10.8	9.0	5.8	1.5	Kabelduerchschnëtt: 10~16mm² (AWG6) Max. Stroum lmax = 88A Material: Koffer
SNB14-5	#10	5.3	11.0	10.2	28.2
SNB14-6	1/4	6.5	11.0	10.2	28.2
SNB14-8	16. Mee	8,5	13.8	10.7	28,5
SNB14-10	3/8	10.5	15.9	10.7	28,5
SNB22-5	#10	5.3	12.8	13,5	33,0	12.0	11,5	7.7	1.8	Kabelduerchschnëtt: 16~25mm² (AWG4) Max. Stroum lmax = 115A Material: Koffer
SNB22-6	1/4	6.5
SNB22-8S	16. Mee	8,5
SNB22-8	16. Mee	8,5	16,5	13.7	33,5
SNB22-10	3/8	10.5	16,5	13.7	33,5
