الوصف - أطراف كابلات SC
وصف المنتج
الطرفية العارية هي أداة تُستخدم لتوصيل الأسلاك أو الموصلات، وعادةً ما تكون موجودة في المعدات الكهربائية أو الإلكترونية أو لوحات الدوائر. وهي مصنوعة عادةً من النحاس أو الألومنيوم، وتتميز بموصلية كهربائية وحرارية جيدة، وقادرة على نقل التيار وتبديد الحرارة بكفاءة، كما أنها تتمتع بمقاومة معينة للتآكل ومتانة عالية.
تتضمن المنتجات مجموعة متنوعة من الأحجام والنماذج لتناسب مختلف أحجام الأسلاك واحتياجات التوصيل. تتميز هذه المنتجات بموصلية كهربائية وحرارية عالية ومقاومة للتآكل، مما يضمن استقرار وسلامة التوصيلات الكهربائية. تتميز كتل التوصيل الطرفية المكشوفة بتصميمها البسيط والعملي وسهولة تركيبها، وهي من المكونات الأساسية الشائعة الاستخدام في التوصيلات الكهربائية.

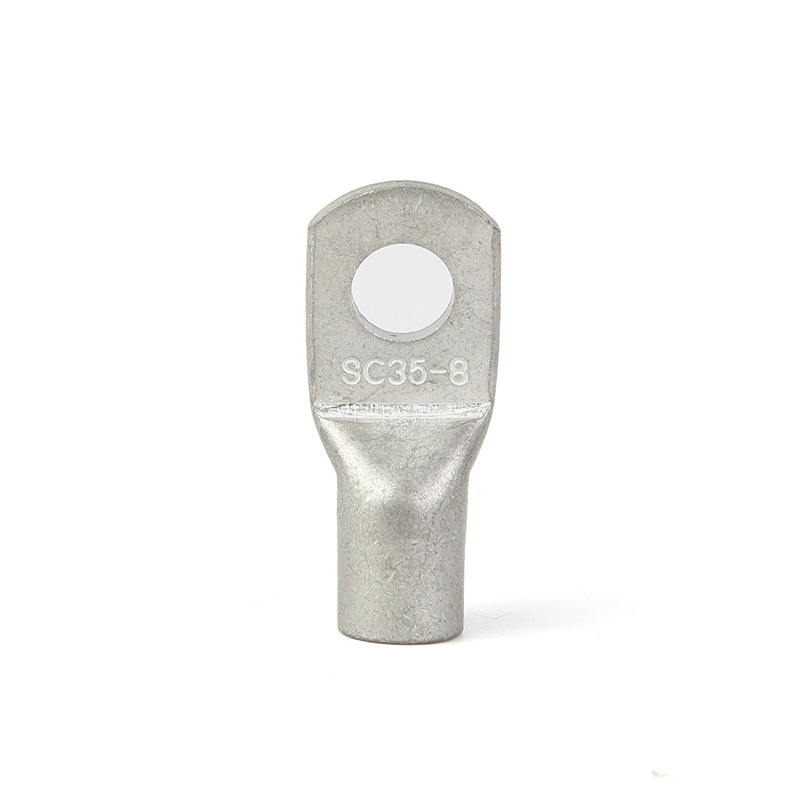

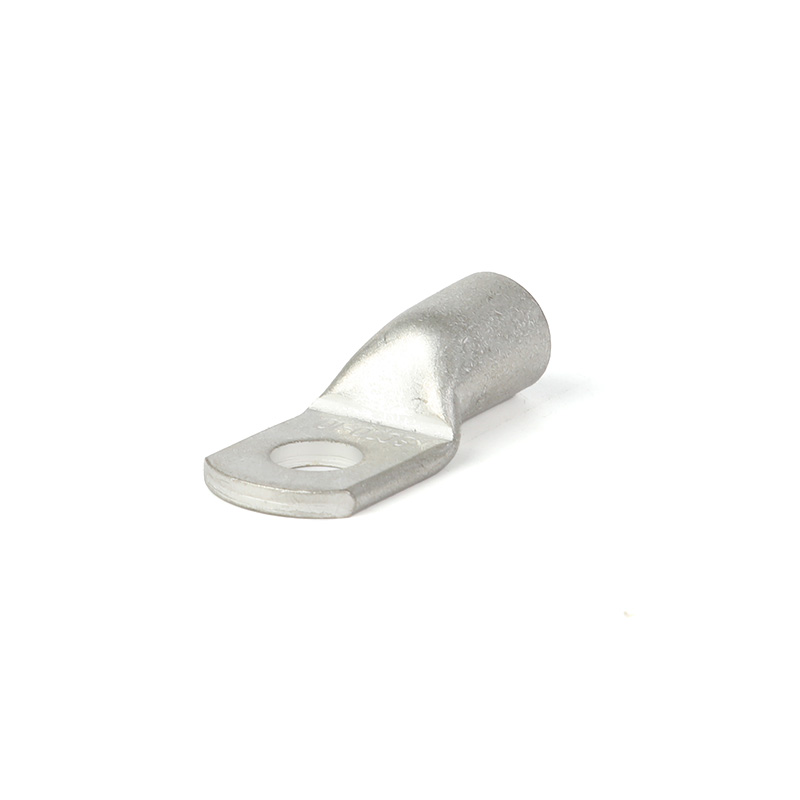

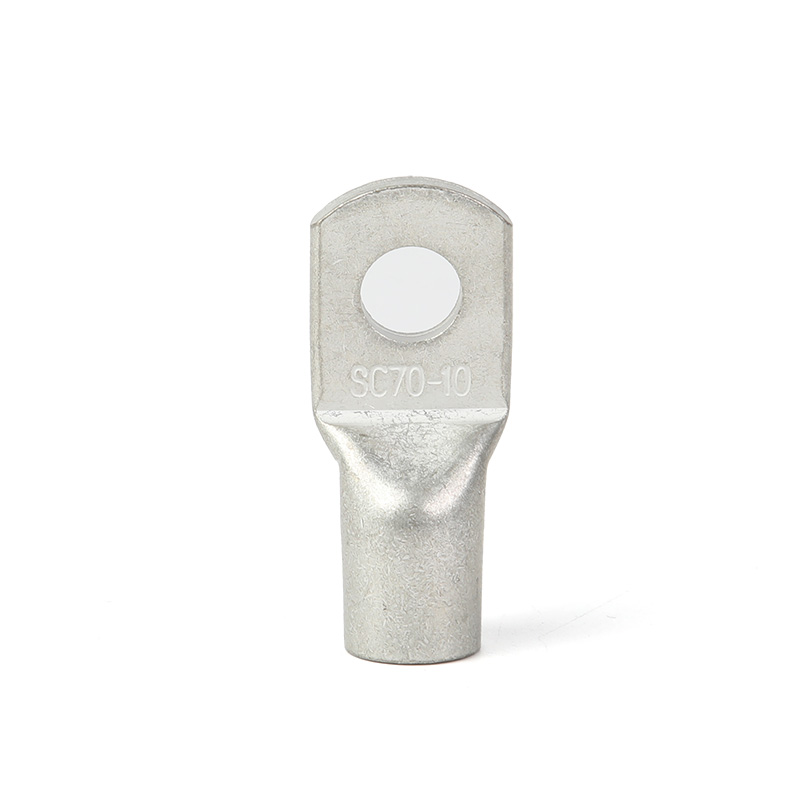

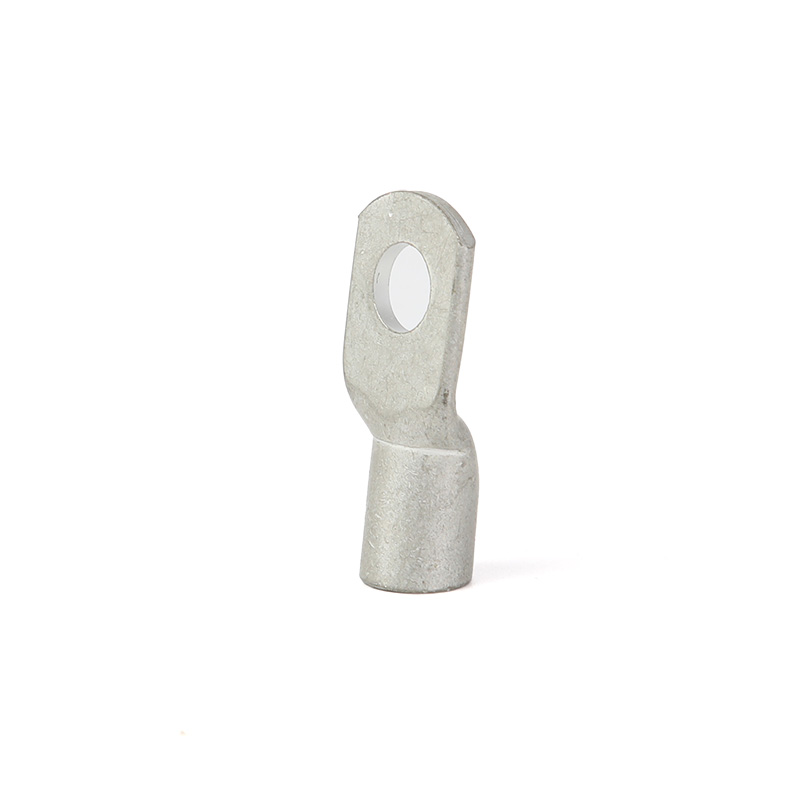

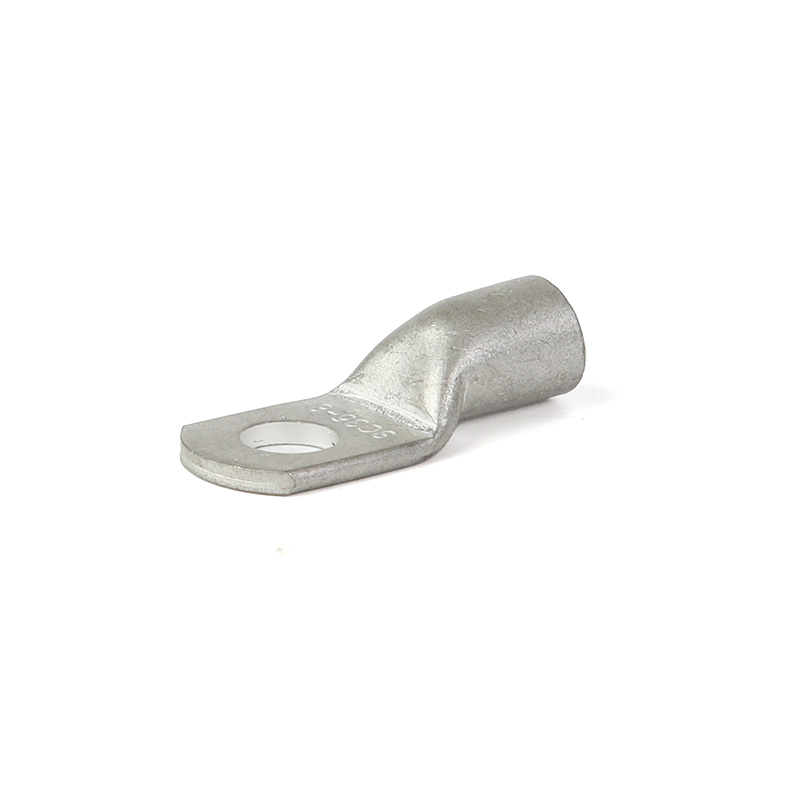

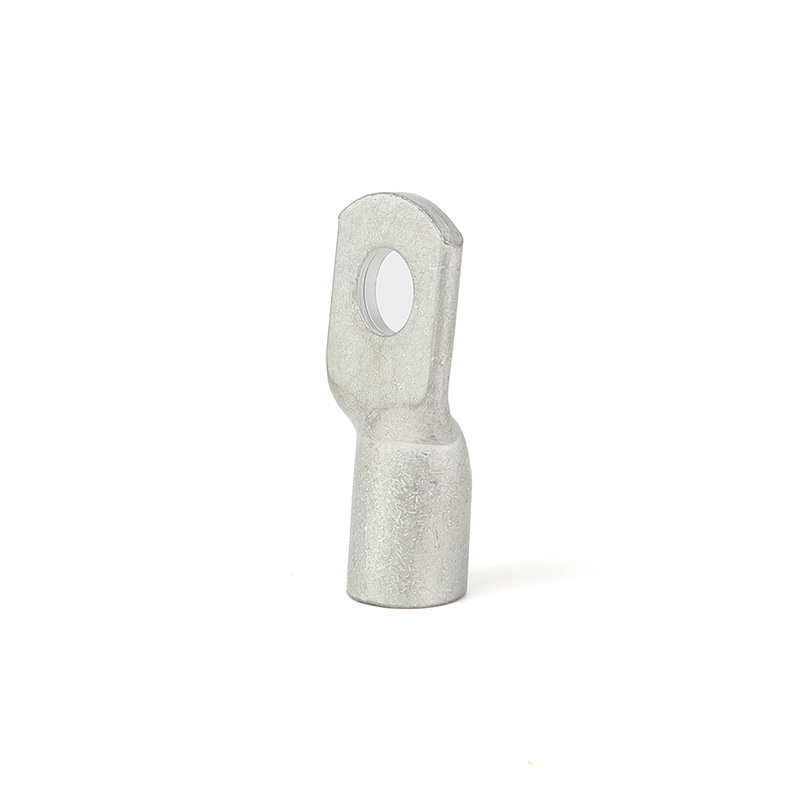

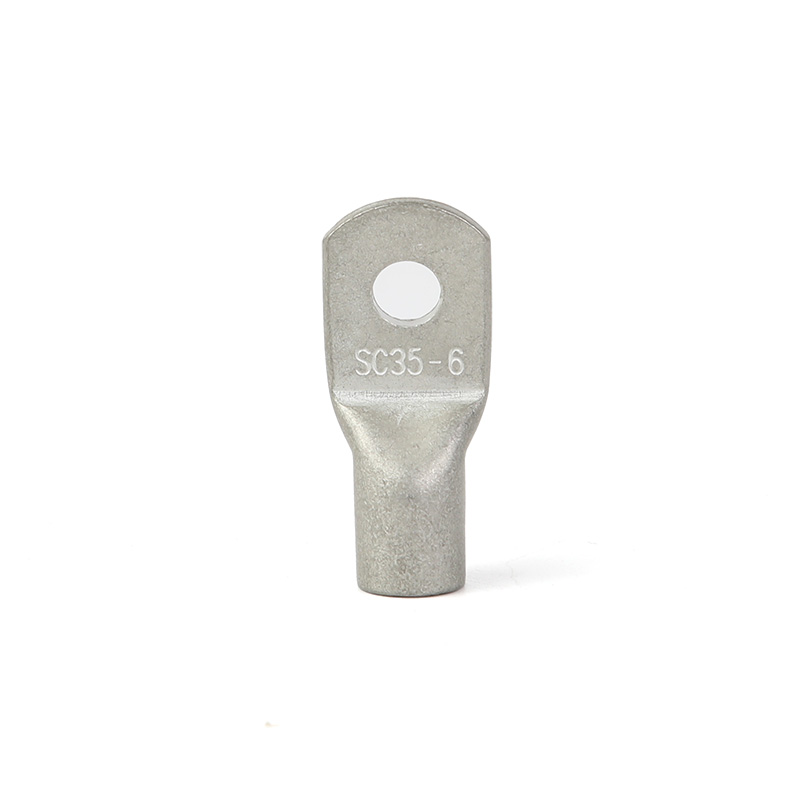

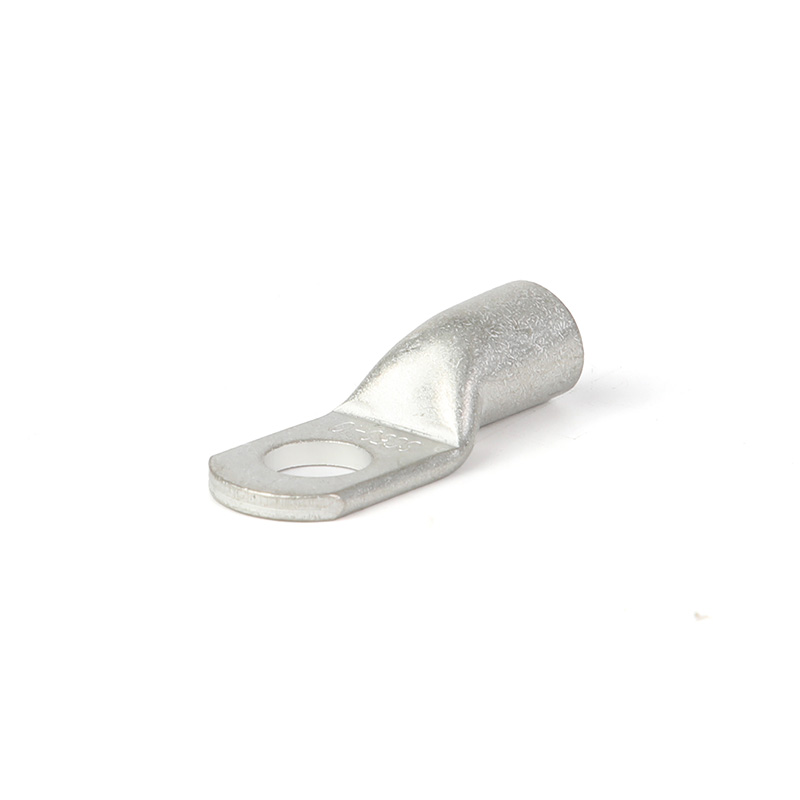

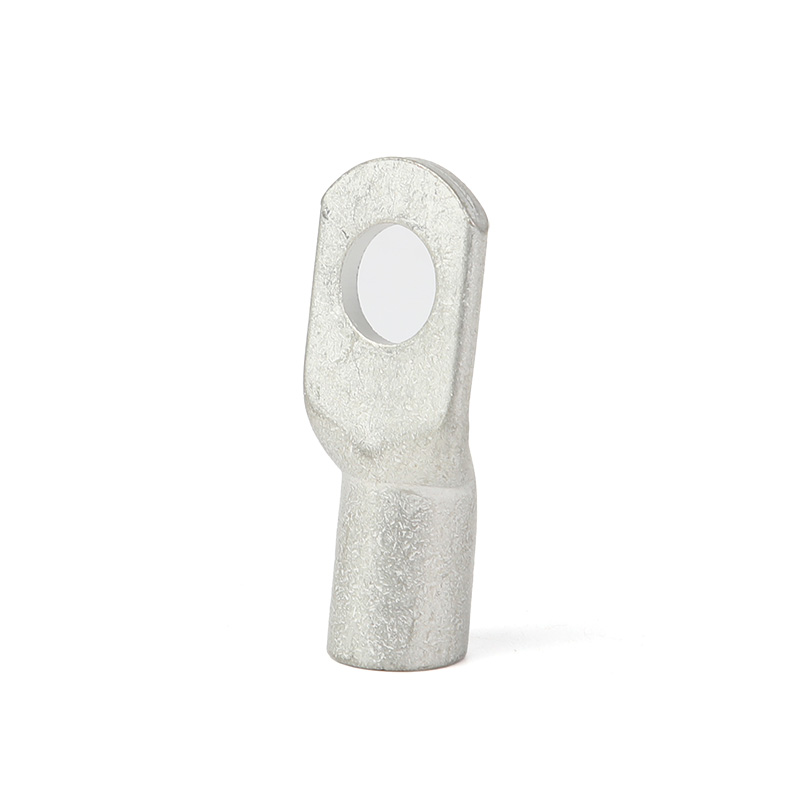

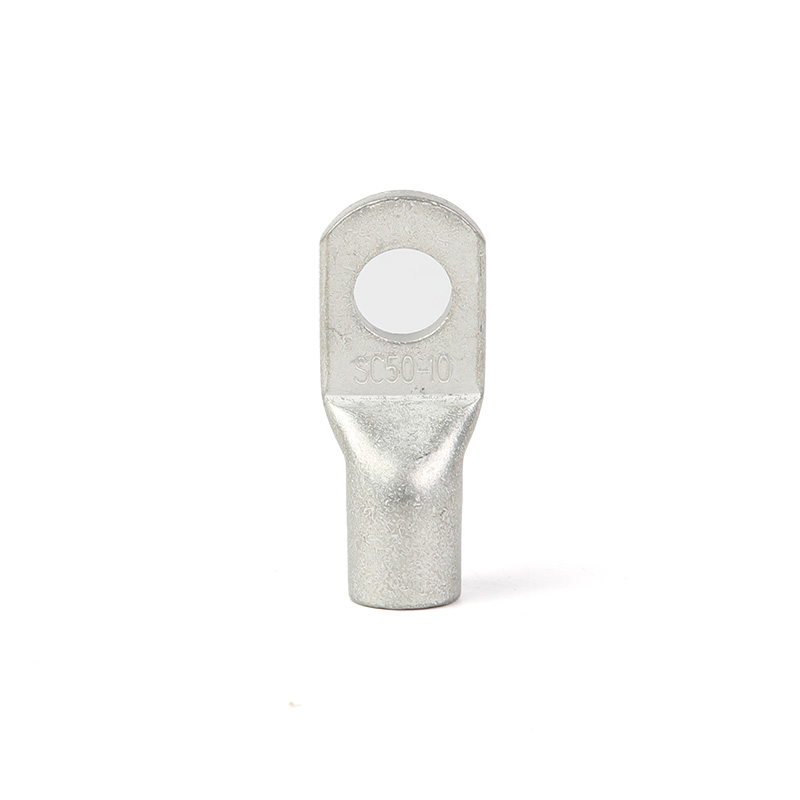

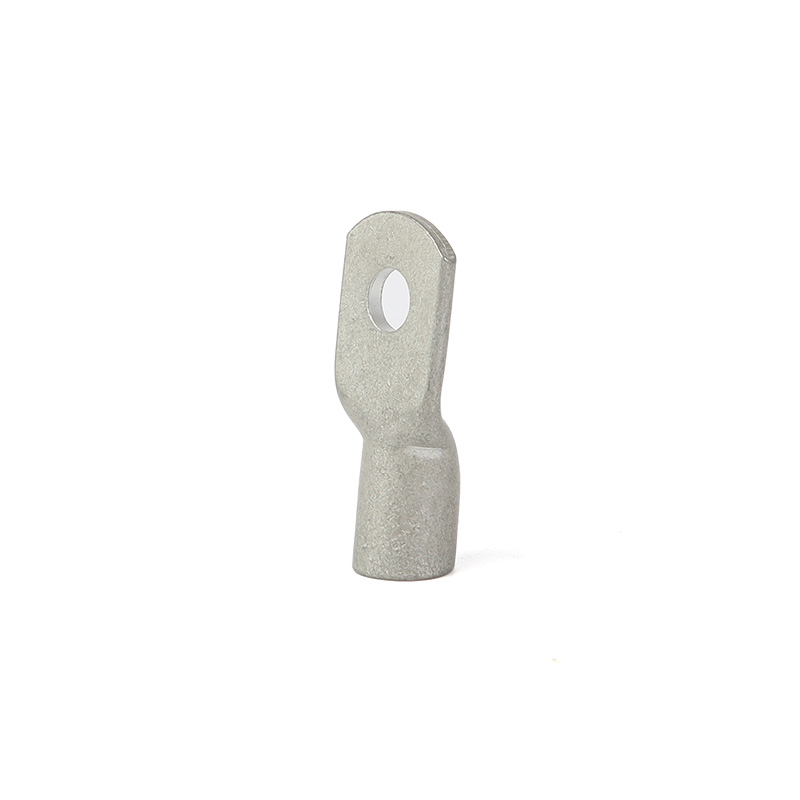

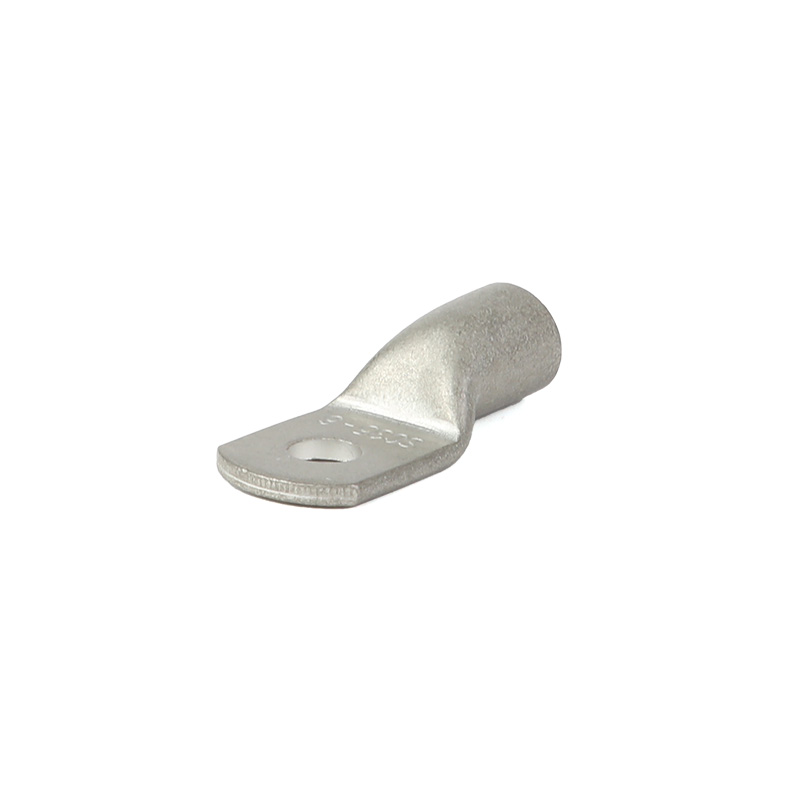

تتميز أطراف كابلات SC عادةً بتصميم مفتوح، مما يسهل إدخال الأسلاك أو الموصلات فيها وتثبيتها بالبراغي أو المشابك لضمان اتصال قوي ومستقر. كما تتوفر بأشكال وأحجام مختلفة حسب الحاجة لتناسب مختلف مقاسات وأنواع الأسلاك أو الموصلات.
وظيفة
1. توصيل الأسلاك أو الموصلات: توفر أطراف الأنابيب النحاسية نقطة اتصال آمنة وموثوقة، مما يسمح للسلك أو الموصل بنقل التيار بكفاءة والحفاظ على استقرار الاتصال.
2. التوصيل الكهربائي والحراري: نظرًا لأن النحاس يتمتع بتوصيل كهربائي وحراري جيد، فإن أطراف أنابيب النحاس يمكنها نقل التيار وتبديد الحرارة بشكل فعال، مما يضمن استقرار وسلامة التوصيلات الكهربائية.
3. مقاومة التآكل والمتانة: تتمتع أطراف الأنابيب النحاسية بمقاومة معينة للتآكل والمتانة، ويمكنها الحفاظ على حالة اتصال جيدة في ظل ظروف بيئية مختلفة وإطالة عمرها الافتراضي.
بشكل عام، تلعب أطراف الأنابيب النحاسية دور التوصيل والربط والتثبيت في التوصيلات الكهربائية، وهي جزء لا غنى عنه ومهم في التوصيلات الكهربائية.
طلب
تُستخدم هذه المواد على نطاق واسع في أنظمة الطاقة، وأنظمة التحكم، ومعدات الاتصالات، والأجهزة المنزلية، وغيرها من المجالات، وهي جزء لا غنى عنه ومهم من التوصيلات الكهربائية.
المعايير الفنية
| رقم الصنف |
الأبعاد (مم) |
نطاق الأسلاك AWGmm2 | |||||
| ΦE | ΦD | Φd | في | ب | ل | ||
| SC1.5-3 | 3.2 |
3.7 |
1.8 | 8 |
5 | 16 |
22-16 AWG 0.5-1.5 مم² |
| SC1.5-4 | 4.2 | ||||||
| SC1.5-5 | 5.2 | 10 | 17 | ||||
| SC1.5-6 | 6.5 | 18 | |||||
| SC2.5-3 | 3.2 |
4 |
2.4 | 8 |
7 | 18 |
16-14 AWG 1.5-2.5 مم² |
| SC2.5-4 | 4.2 | ||||||
| SC2.5-5 | 5.2 | 10 | 20 | ||||
| SC2.5-6 | 6.5 | ||||||
| SC2.5-8 | 8.4 | 12.5 | 23 | ||||
| SC4-4 | 4.2 |
4.8 |
3.1 |
10 |
7 |
20 |
14-12 AWG 2.5-4 مم² |
| SC4-5 | 5.2 | ||||||
| SC4-6 | 6.5 | ||||||
| SC4-8 | 8.4 | 12.5 | 23 | ||||
| SC6-4 | 4.2 |
5.5 |
3.8 | 10 |
9 |
24 |
12-10 AWG 46 مم² |
| SC6-5 | 5.2 | ||||||
| SC6-6 | 6.5 | 12 | |||||
| SC6-8 | 8.4 | 12.5 | 26 | ||||
| SC6-10 | 10.5 | 6.2 | 4 | 15 | 28 | ||
| SC6-12 | 13 | 16.5 | 30 | ||||
| SC10-4 | 4.2 |
6.2 |
4.5 |
12 |
9 |
25 |
8 AWG 10 مم² |
| SC10-5 | 5.2 | ||||||
| SC10-6 | 6.5 | ||||||
| SC10-8 | 8.4 | 12.5 | 27 | ||||
| SC10-10 | 10.5 | 15 | 29 | ||||
| SC10-12 | 13 | 17 | 31 | ||||
| SC16-5 | 5.2 |
7.1 |
5.4 | 12 |
12 |
30 |
6 AWG 16 مم² |
| SC16-6 | 6.5 | ||||||
| SC16-8 | 8.4 | 12.5 | |||||
| SC16-10 | 10.5 | 16 | 33 | ||||
| SC16-12 | 13 | 17 | 35 | ||||
| SC25-4 | 4.3 |
8.8 |
6.8 |
13 |
12 |
33 |
4 AWG 25 مم² |
| SC25-5 | 5.2 | ||||||
| SC25-6 | 6.5 | ||||||
| SC25-8 | 8.4 | 15 | |||||
| SC25-10 | 10.5 | 18 | 34 | ||||
| SC25-12 | 13 | 35 | |||||
| SC25-14 | 15 | 20 | 38 | ||||
