Як абціснуць халоднапрэсавую клемму: кіраўніцтва па бяспечным і надзейным злучэнням

Першы тып — абцісканне заклёпкамі: дакладнасць і паслядоўнасць для крытычна важных ужыванняў

Абціск заклёпак, які часта лічыцца залатым стандартам для прафесійнага прымянення, выкарыстоўвае спецыяльны абціскны інструмент з дакладна апрацаваным наборам штампаў. Штамп мае форму, якая раўнамерна сціскае цыліндр клемы вакол дроту, ствараючы шчыльнае, газанепранікальнае і механічна трывалае злучэнне, якое нагадвае заклёпку.

Асноўны прынцып:

Гэты метад абапіраецца на інструмент, які прыкладае велізарны, калібраваны ціск. Цыліндр змяшчаецца ў паражніну матрицы, якая дакладна адпавядае яго памеру. Па меры сціскання ручак інструмента матрица згінае і сціскае цыліндр па кантраляванай траекторыі вакол правадніка, ствараючы пастаянную дэфармацыю, якая халодным зварваннем зварвае жылы разам і са сценкай цыліндра.

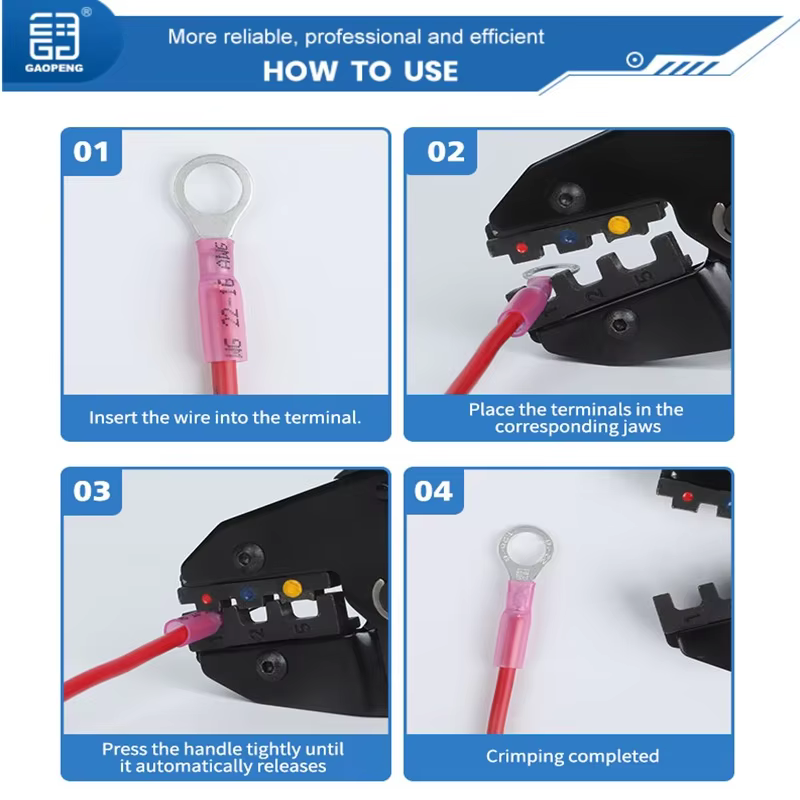

Пакрокавае кіраўніцтва па абцісканні заклёпак:

1. Выберыце правільныя кампаненты:

   • Тэрмінал:Выберыце кантактную клемму (напрыклад, кальцавую, штыфтавую, штыфтавую) з памерам ствала, які адпавядае плошчы папярочнага сячэння провада (AWG/мм²). Выкарыстанне занадта вялікай або занадта малой клеммы прывядзе да слабога злучэння.

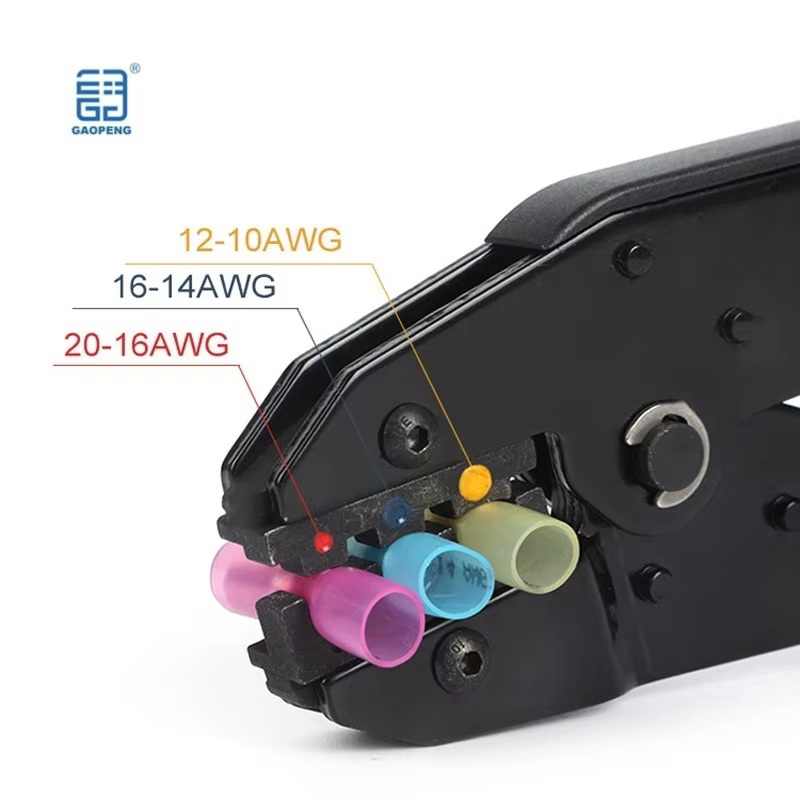

   • Інструмент:Выберыцеабціскны інструмент з храпоўкайз правільнай спецыфікацыяй штампа для вашага наканечніка. Штампы часта маюць каляровую маркіроўку або маркіроўку для пэўных калібраў правадоў. Храпавы механізм мае вырашальнае значэнне — ён не адпусціцца, пакуль не будзе дасягнуты поўны цыкл абціскання, што прадухіляе недастатковае абцісканне.

2. Падрыхтуйце дрот:

   • Зніміце ізаляцыю правадоў да дакладнай даўжыні, рэкамендаванай для корпуса клеммы. Як правіла, такая даўжыня дазваляе ўсім зачышчаным жылам цалкам знаходзіцца ўнутры корпуса без ізаляцыі, якая зачапілася пад абціскам, і без аголеных дротаў, якія бачныя спераду. Абрэжце ўсе абшарпаныя жылы.

3. Устаўка і пазіцыянаванне:

   • Устаўце падрыхтаваны канец провада цалкам у раз'ём, пакуль ізаляцыя не дакранецца да ўпора. Ізаляваныя клемы, пераканайцеся, што ізаляцыйная абалонка таксама правільна ўсталявана.

   • Змесціце клемму ў патрэбнае па памеры гняздо на абціскальным інструменте. Пераканайцеся, што клема правільна арыентавана (напрыклад, шво корпуса павінен супадаць з візуальным індыкатарам інструмента, калі ён ёсць).

4. Выканайце абціск:

   • Моцна сцісніце ручкі інструмента. Вы пачуеце/адчуеце, як храповы механізм зачапіўся. Працягвайце сціскаць, пакуль храповы механізм не вызваліцца, што сведчыць аб завяршэнні поўнага цыклу абціскання. Не перарывайце цыкл.

5. Праверка:

   • Правільны абціск заклёпкамі павінен быць сіметрычным, а провад трывала замацаваны. Правядзіце акуратнае выпрабаванне на расцяжэнне, каб пераканацца ў механічнай трываласці. Абціск павінен быць візуальна акуратным, а ізаляцыя провада павінна сустракацца з абціснутым ствалом, але не знаходзіцца пад ім.

Чаму варта выбраць абцісканне заклёпак?

• Непераўзыдзеная надзейнасць:Стварае аднастайнае злучэнне пад высокім ціскам з выдатнай электраправоднасцю і механічнай трываласцю.

• Кансістэнцыя:Храпавы механізм гарантуе, што кожны абціск адпавядае аднолькаваму мінімальнаму стандарту, што выключае чалавечыя памылкі пры ўжыванні ціску.

• Ідэальна падыходзіць для:Прамысловыя панэлі кіравання, аўтамабільная праводка, аэракасмічныя прымяненні, размеркаванне электраэнергіі і любыя сітуацыі, дзе ўстойлівасць да вібрацыі і доўгатэрміновая надзейнасць маюць вырашальнае значэнне.

Другі тып прамога абціскання: эфектыўнасць і ўніверсальнасць для стандартызаванай праводкі

Прамы абціск, які звычайна асацыюецца зІзаляваная абалонкасі трохі ізаляванай рыдлёўкі/Кальцавы тэрміналs выкарыстоўвае больш просты профіль інструмента. Абціск выконваецца шляхам устаўкі наканечніка ў адну сківіцу ў форме варонкі, якая сціскае ствол з двух процілеглых бакоў, ствараючы надзейны, але выразны профіль абціску.

Асноўны прынцып:

У гэтым метадзе выкарыстоўваецца інструмент з губкамі, якія сціскаюцца па прамой лініі, заціскаючы корпус клеммы. Асноўная ўвага надаецца стварэнню дастатковай дэфармацыі для фіксацыі провада, часта адначасова абціскаючы асобную ізаляцыйную абалонку для зняцця нацяжэння. Гэта стандартны метад падрыхтоўкі шматжыльных правадоў для ўстаўкі ў клемныя блокі з шрубавымі заціскамі.

Пакрокавае кіраўніцтва па прамым абцісканні (для ферулаў):

1. Выберыце правільныя кампаненты:

   • Ферула:Выберыце ізаляваную наканечнік, колер пластыкавай абалонкі якога адпавядае памеру вашага правадніка (напрыклад, чырвоная для 0,5-1,0 мм², сіняя для 1,5-2,5 мм²). Металічны корпус наканечніка павінен мець патрэбны памер для шматжыльнага правадніка.

   • Інструмент:Выкарыстоўвайце спецыяльныінструмент для абціскання наканечнікаўГэтыя інструменты маюць дзве розныя зоны абціскання, пазначаныя на сківіцах: адна дляабціск правадніка(бліжэй да кончыка) і адзін дляабціск ізаляцыі(далей назад).

2. Падрыхтуйце дрот:

   • Зачысціце провад да даўжыні, указанай для наканечніка — звычайна дастатковай даўжыні, каб ніткі даставалі да канца металічнага ствала. Злёгку скруціце ніткі, каб яны трымаліся разам.

3. Устаўце ферулу:

   • Надзеньце наканечнік на провад, пакуль ачышчаныя жылы цалкам не апынуцца ўнутры металічнага корпуса, а ізаляцыя не дакранецца да краю пластыкавай абалонкі.

4. Выканайце падвойны абціск:

   • Устаўце абмотку ў заціск інструмента.голая металічная бочкапавінен быць размешчаны ўзона абціскання праваднікаіпярэдняя частка пластыкавай абалонкіпавінна быць узона абціскання ізаляцыі.

   • Цалкам сцісніце ручкі інструмента. Адным рухам інструмент абцісне металічны корпус на правадніках для электрычнага кантакту, а сківіцы сціснуць пластыкавую абалонку на ізаляцыі правадоў для зняцця механічнага нацяжэння.

5. Праверка:

   • Гатовая абціскная муфта павінна мець два бачныя абціскныя паглыбленні. Дрот павінен быць нерухомым унутры муфты, і не павінна быць бачных ніякіх асобных жыл. Пластыкавая абалонка павінна надзейна фіксаваць вонкавую ізаляцыю провада.

Чаму варта выбраць прамое абцісканне?

• Аптымізавана для клемных блокаў:Ён стварае ідэальны, трывалы кантакт з шматжыльнага провада, прадухіляючы расцяжэнне жылок і забяспечваючы максімальную плошчу кантакту ў шрубавых зацісках, спружынных клемах або клемах для друкаванай платы.

• Хуткасць і прастата:Гэты працэс хуткі і вельмі эфектыўны для зборкі панэляў і агульных задач па пракладцы электраправодкі.

• Неабходны для:Падрыхтоўка правадоў кіравання для клемных блокаў на DIN-рэйку, сістэм ПЛК, праводкі бытавой тэхнікі і любых прымяненняў з выкарыстаннем шматжыльнага правадніка ў шрубавых злучэннях для павышэння бяспекі і надзейнасці.

Універсальныя рэкамендацыі (прымяняюцца да абодвух метадаў):

• Ніколі не выкарыстоўвайце абцугі:Рэгуляваныя абцугі або некалібраваныя інструменты не могуць забяспечыць неабходны стабільны высокі ціск і пашкодзяць клему, што прывядзе да высокасупраціўнага і ненадзейнага злучэння.

• Супастаўленне інструмента з тэрміналам:Заўсёды выкарыстоўвайце інструмент, рэкамендаваны для канкрэтнага тыпу і памеру клеммы. Узаемная сумяшчальнасць не гарантуецца.

• Якасць кампанентаў:Пачніце з высакаякасных клем, такіх як ад Gaopeng, вырабленых з адпаведных медных сплаваў з адпаведным пакрыццём. Найлепшая тэхніка не можа кампенсаваць няякасныя матэрыялы.

• Навучанне і практыка:Правільнае абцісканне — гэта навык. Навучыце персанал і дайце яму папрактыкавацца на падручных матэрыялах, перш чым працаваць пад напругай.

Выснова: Аснова надзейнасці электрычнасці

Авалоданне правільнай тэхнікай абціскання — няхай гэта будзе надзейнаяАбціск заклёпакдля магутных электрычных злучэнняў або дакладныхПрамы абціскдля кантрольнай праводкі з наканечнікамі — гэта не дробязь; гэта асноватворны акт пабудовы надзейнай электрычнай сістэмы. Правільны абціск забяспечвае нізкае электрычнае супраціўленне, высокую механічную трываласць і ўстойлівасць да вібрацыі і карозіі.
