Net isoléiert Terminal
0102030405

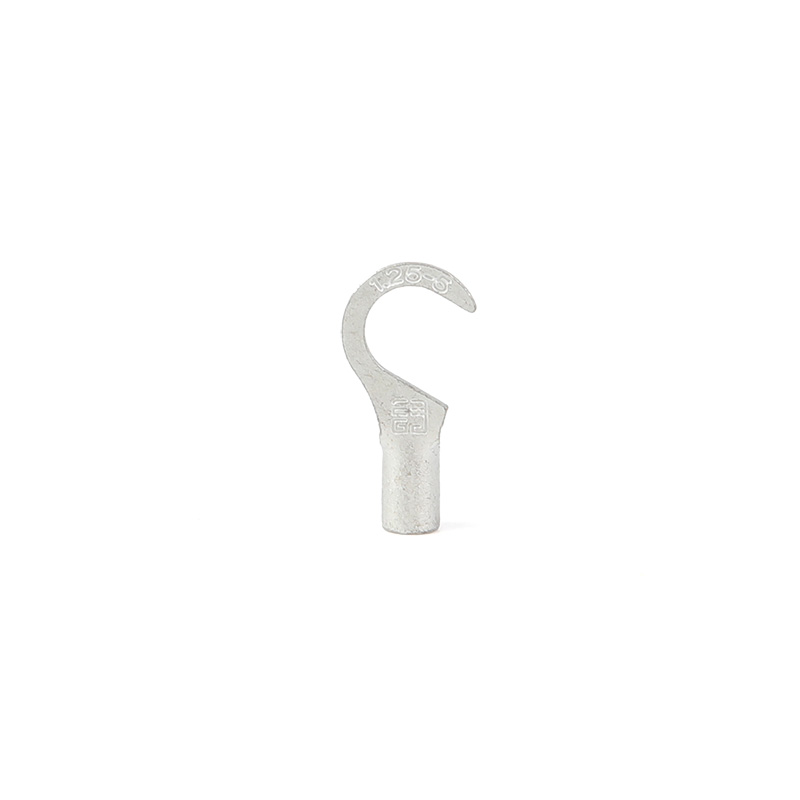

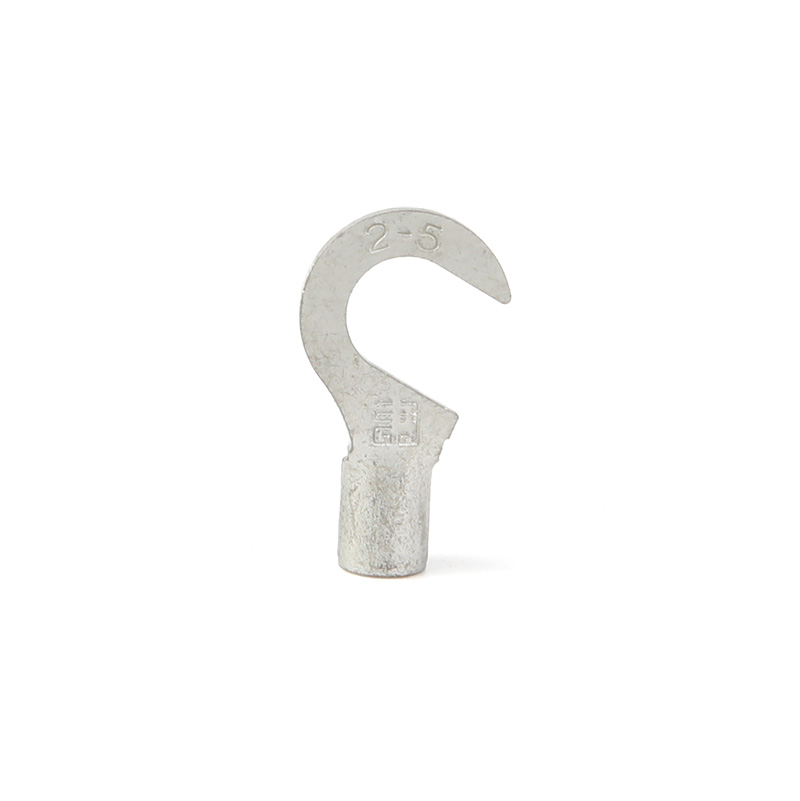

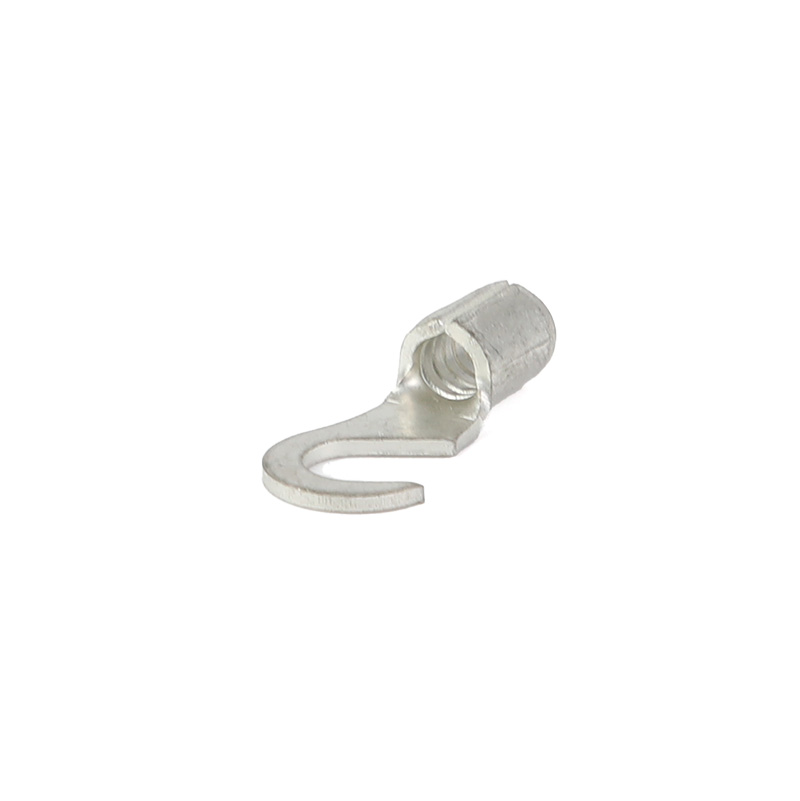

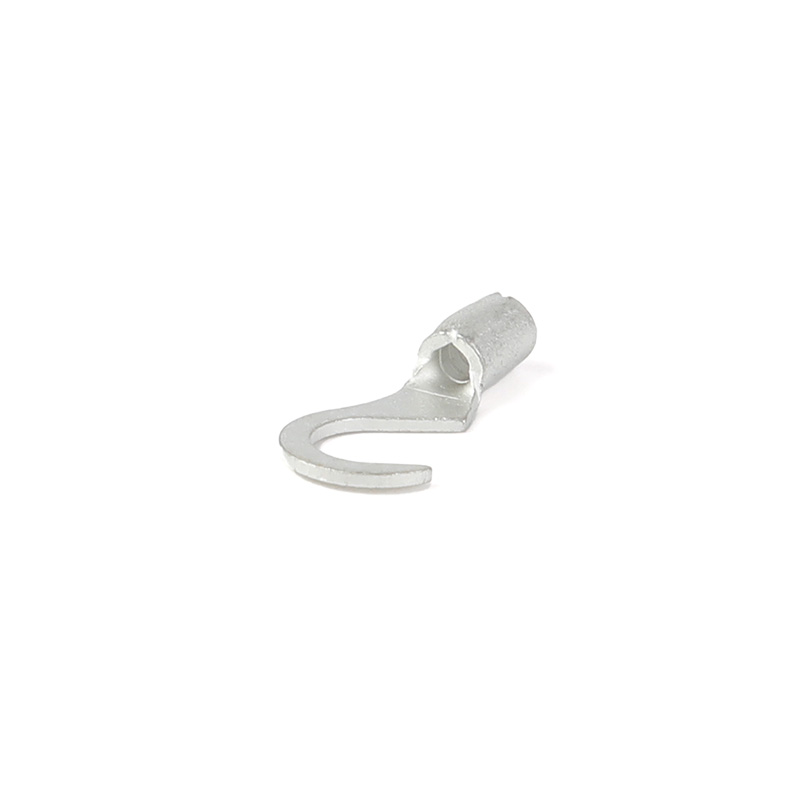

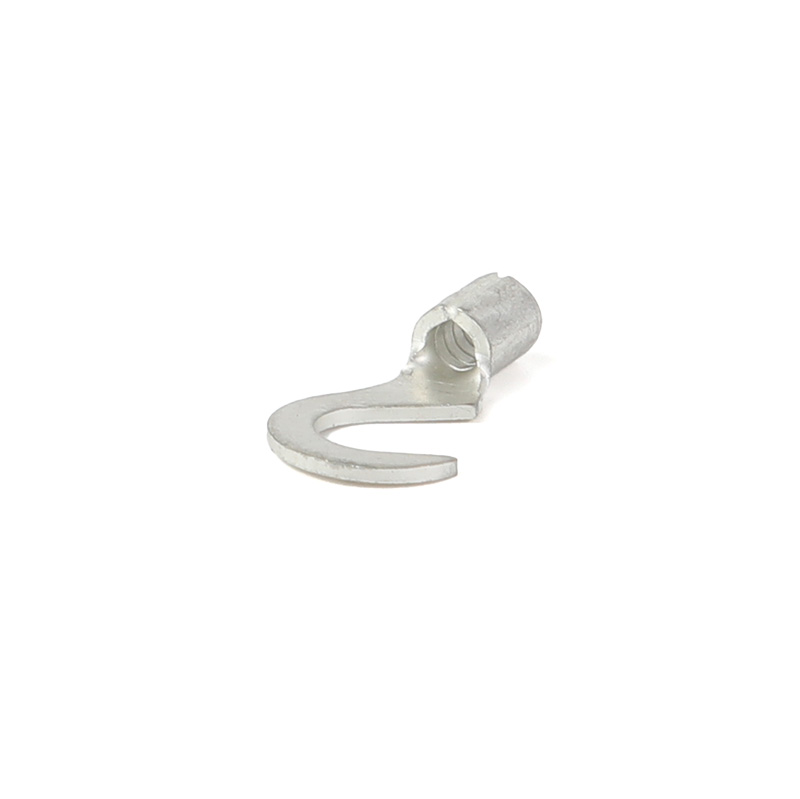

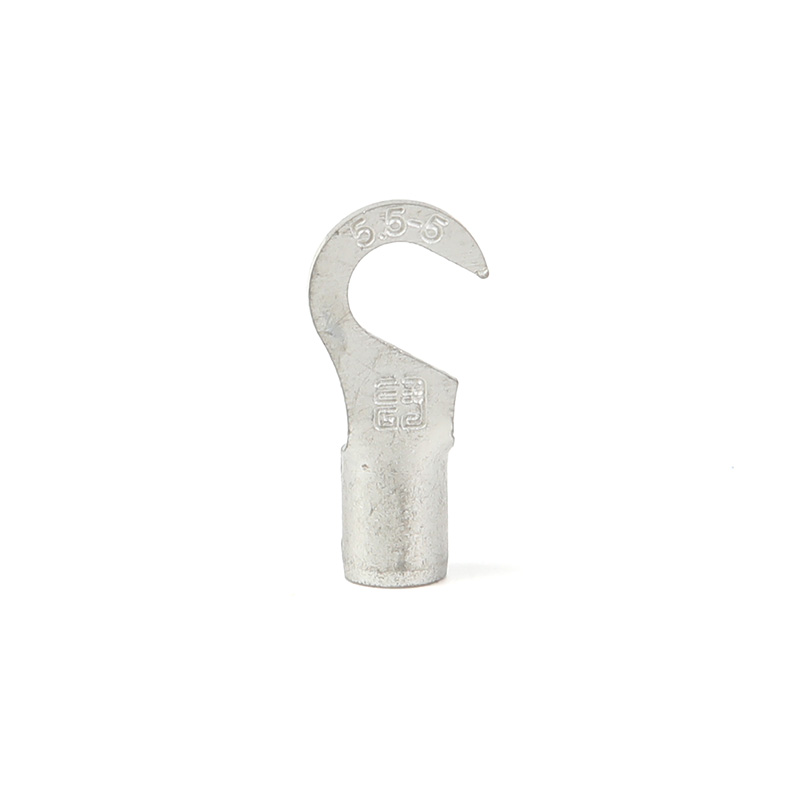

HNB Net-isoléiert Hakenterminal
Den HNB Gabelklemme (och bekannt als Y-Klemme) ass en elektresche Kräizverbindungsklemme mat enger Gabelform "Y" um viischten Enn an engem Drotkrämschloss um hënneschten Enn. En ass speziell fir Schaltkreesser entwéckelt, déi heefeg An- an Ausstecken oder temporär Verbindungen erfuerderen, wouduerch e verlässleche Kontakt mat engem einfache Gebrauch ausgeglach gëtt.
Uwendungsberäicher ëmfaassen elektresch Steierschränke, Instrumenter a Meter, Kabelbam an Autoen, Industrieausrüstung a Nidderspannungsverdeelung. Seng Virdeeler sinn folgend: éischtens, einfach An- an Ausstecken, Vermeidung vu Gewënnschied; zweetens, séier An- an Ausstecken, Ënnerstëtzung vu Héichfrequentenënnerhalt; drëttens, Vibratiounsbeständegkeet mat enger grousser Kontaktfläch; véiertens, Vermeidung vu Léisung a gutt Leeschtung an industriellen Ëmfeld. Am wichtegsten ass, datt et sécher a zouverlässeg ass a Kabelorganisatioun erliichtert.
De Klemmekierper ass aus héichleitfäegem Koffer (H62-H68) mat enger Leetfäegkeet vun ≥98% IACS an enger Antioxidatiounsbeschichtung gemaach. D'Uewerfläch ass verzinnt fir niddreg Käschten a Rostverhënnerung. D'Produkteegeschafte an d'Virdeeler kënne wéi follegt zesummegefaasst ginn: zouverléissege Kontakt - de Gabeldesign suergt fir zweesäitege Kontakt, eng besser Wärmeofleedung wéi O-Typ-Klemmen, wat de Kontaktwidderstand ëm ongeféier 30% reduzéiert; d'Installatioun erfuerdert net d'komplett Entfernung vu Bolzen, wat 40% Ënnerhaltszäit spuert; d'Verzinnung besteet engem 96-Stonne Salzspraytest, gëeegent fir Ëmfeld mat enger Fiichtegkeet ënner 85%.
Technesch Parameteren
| ARTIKEL NR. | STUDGRÉISST | DIMENSIOUN mm | ERKLÄRUNG | |||||||
| Amerikanesch | Metrik d2 | B | F | L | AN | D | d1 | T | ||
| HNB1.25-3.5 | #6 | 3.7 | 8.0 | 7.0 | 15.8 | 4.8 | 3.4 | 5.7 | 0,7 | Kabelduerchschnëtt: 0,5~1,5 mm² (AWG22-16) Max. Stroum lmax = 19A Material: Koffer |
| HNB1.25-4 | #8 | 4.3 | ||||||||
| HNB1.25-5 | #10 | 5.3 | ||||||||
| HNB1.25-6 | 1/4 | 6.5 | 11.6 | 11.0 | 21.8 | |||||
| HNB2-3.5 | #6 | 3.7 | 8,5 | 7.4 | 16,8 | 4.8 | 4.1 | 2.3 | 0,8 | Kabelduerchschnëtt: 1,5~2,5mm² (AWG16-14) Max. Stroum lmax = 27A Material: Koffer |
| HNB2-4 | #8 | 4.3 | ||||||||
| HNB2-5 | #10 | 5.3 | 9,5 | 7.3 | 16,8 | |||||
| HNB2-6 | 1/4 | 6.5 | 12.0 | 11.0 | 21.8 | |||||
| HNB5.5-3.5 | #6 | 3.7 | 7.2 | 6.2 | 18.0 | 6.0 | 5.6 | 3.4 | 1.0 | Kabelduerchschnëtt: 4~6mm² (AWG12-10) Max. Stroum lmax = 48A Material: Koffer |
| HNB5.5-4 | #8 | 4.3 | 9,5 | 9,5 | 19.8 | |||||
| HNB5.5-5 | #10 | 5.3 | ||||||||
| HNB5.5-6 | 1/4 | 6.5 | 12.0 | 10.3 | 22,5 | |||||
| HNB5.5-8 | 16. Mee | 8,5 | 15.0 | 13,5 | 27.0 | |||||
