Terminal Tiub Tembaga GPH90°

Sambungan Ketepatan, Perlindungan Maksimum – Direkayasa untuk Persekitaran Elektrik yang Keras

✅ Sarung Nilon Pra-Penebat
Sarung nilon berketumpatan tinggi yang telah dikepang terlebih dahulu pada terminal, tahan -20°C hingga +80°C, menahan minyak, kelembapan dan getaran. Tidak perlu pengecutan haba – Pemasangan 50% lebih pantas.

✅ Kekonduksian Gred Ketenteraan
Teras loyang bersalut timah, kekonduksian ≥28%. Diuji pada Arus berterusan 20A, rintangan pengelim ≤0.5mΩ.

✅ Pengekodan Warna Anti-Ketidakpadanan
Sarung merah/biru/kuning mengikut piawaian kekutuban industri, mengurangkan risiko salah sambungan sebanyak 90%.

✅ Keliman 3 Saat
Bentuk peluru yang diperkemas berfungsi dengan pengeriting standard (AWG 22-10). Sambungan tanpa pateri dan boleh dipercayai dalam 3 saat.

Hubungi kami

butiran produk

Tag produk

KETERANGAN PRODUK

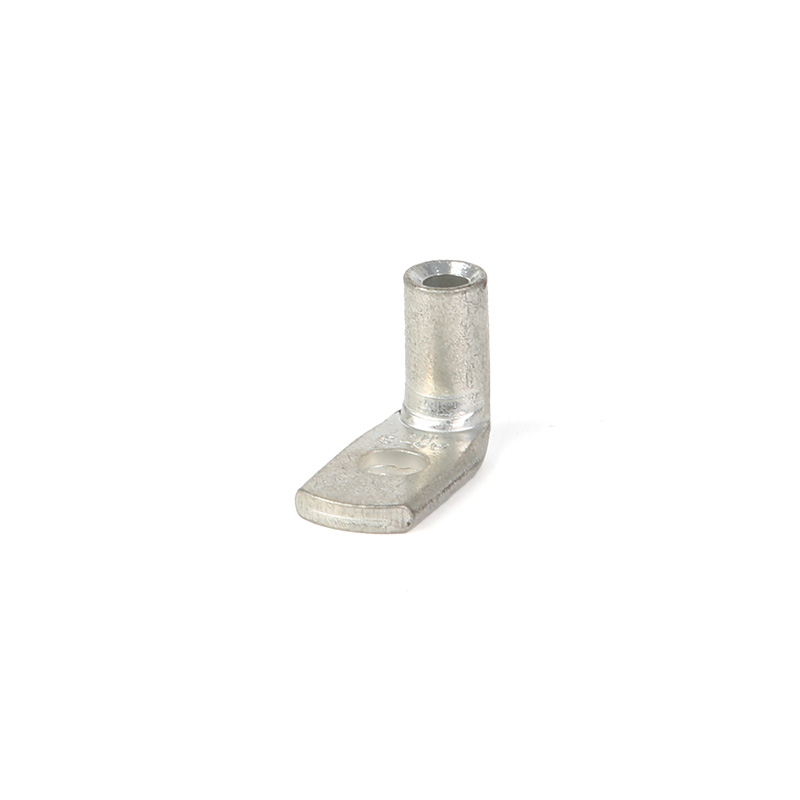

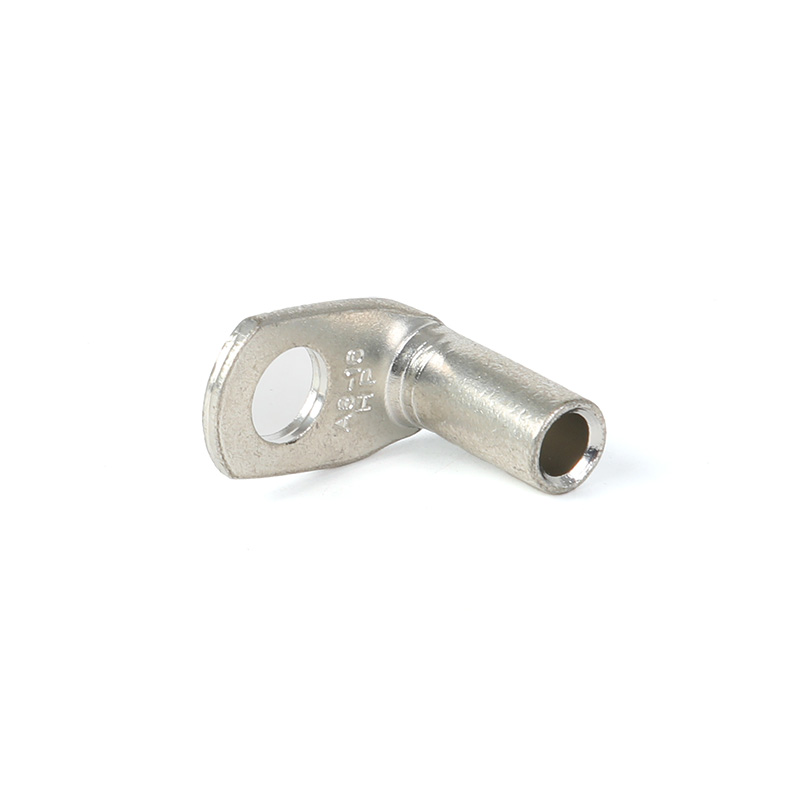

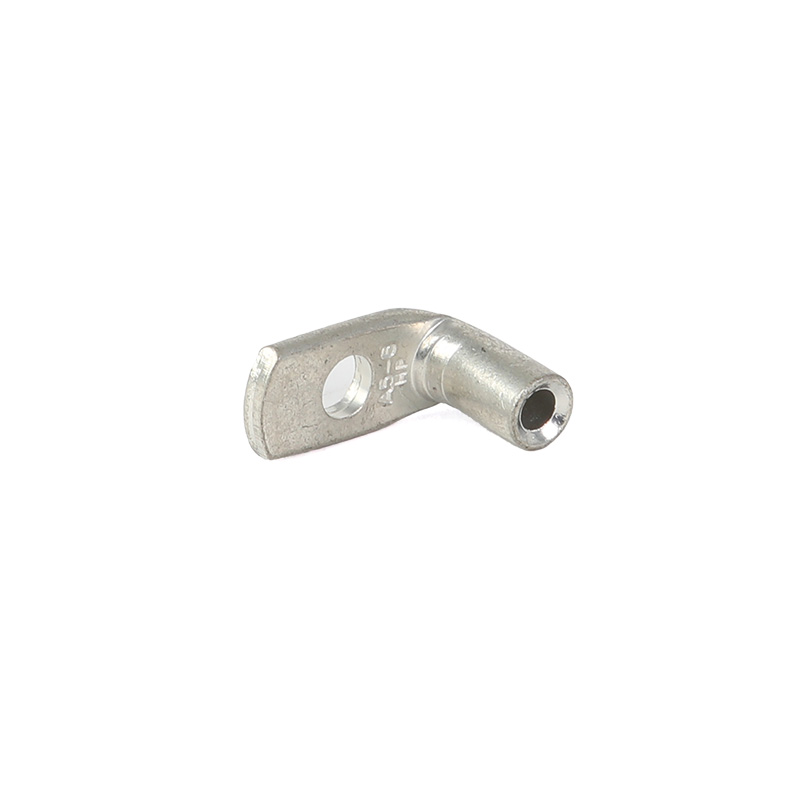

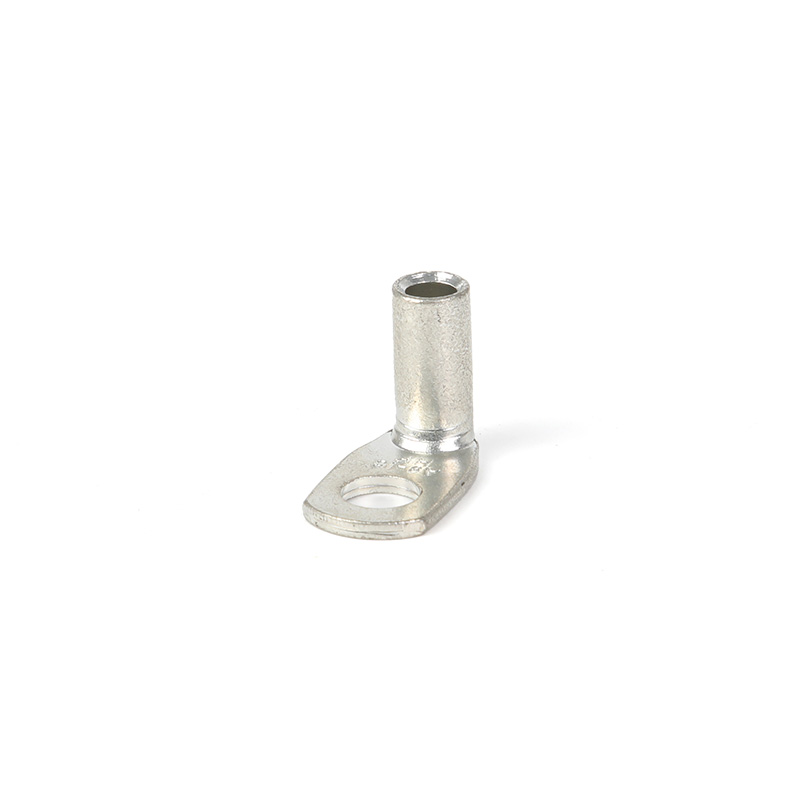

Terminal tiub kuprum GPH 90° ialah penyambung elektrik yang dibengkokkan pada sudut kanan 90°, direka bentuk secara profesional untuk menamatkan konduktor tiub kuprum. Fungsi utamanya adalah untuk mencapai sambungan elektrik yang selamat, cekap dan berrintangan rendah antara wayar dan terminal peralatan, sambil mengoptimumkan susun atur ruang melalui struktur bengkok mekanikalnya. Aplikasi terasnya termasuk sistem pengagihan kuasa, kawalan dan automasi perindustrian, sektor tenaga baharu, transit kereta api, sistem elektrik bangunan dan pusat data. Konduktor diperbuat daripada kuprum T2 (TU2) berketulenan tinggi dengan kekonduksian ≥98%. Bahan kuprum mempunyai kekonduksian elektrik, kemuluran dan rintangan lesu yang sangat baik, memastikan kebolehpercayaan sambungan jangka panjang. Produk ini mempunyai rintangan sentuhan yang rendah, mengurangkan penjanaan haba dan kehilangan tenaga. Ia mempunyai rintangan tarik keluar yang kuat pada titik kelim, reka bentuk sudut kanan yang menahan getaran dan putaran, dan kecekapan ruang yang tinggi. Reka bentuk 90° membolehkan pendawaian yang kemas di ruang yang sempit, meningkatkan estetika dan pengudaraan dalam kabinet. Ia juga menawarkan rintangan kakisan yang sangat baik (terutamanya untuk versi tin), menjadikannya sesuai untuk persekitaran lembap. Di samping itu, reka bentuk piawainya sesuai untuk pengeliman kelompok menggunakan alat manual atau pneumatik/hidraulik.

Parameter Teknikal

NOMBOR BARANGAN	DIMENSI mm						Julat Wayar AWG mm²
NOMBOR BARANGAN	ΦE	ΦD	Φd	MASUK	L2	L1	Julat Wayar AWG mm²
GPH90-6/4	4.3	6.5	3.5	10	14	22.5	12-10 AWG 4-6 mm²
GPH90-6/5	5.3			10		22.5
GPH90-6/6	6.4			12		24.5
GPH90-6/8	8.4			15		27.5
GPH90-6/10	10.5			16		29.5
GPH90-10/5	5.3	7	4.5	12	16	23	8 AWG 10 mm²
GPH90-10/6	6.4			12		24
GPH90-10/8	8.4			15		28
GPH90-10/10	10.5			18 tahun		29.5
GPH90-16/5	5.3	8.5	5.5	12	20	22.5	6 AWG 16 mm²
GPH90-16/6	6.4			14		24
GPH90-16/8	8.4			15		28
GPH90-16/10	10.5			18 tahun		31
GPH90-16/12	13			19		32
GPH90-25/5	5.3	10	6.9	14	21	27.5	4 AWG 25 mm²
GPH90-25/6	6.4			15		27.5
GPH90-25/8	8.4			16		32.5
GPH90-25/10	10.5			18 tahun		32.5
GPH90-25/12	13			19		33.5
GPH90-35/6	6.4	12	8.5	17	24	28.5	2 AWG 35 mm²
GPH90-35/8	8.4			17		34
GPH90-35/10	10.5			20		34
GPH90-35/12	13			22		40.5
GPH90-50/6	6.4	14	10	20	28.5	37	1/0 AWG 50 mm²
GPH90-50/8	8.4					40.5
GPH90-50/10	10.5					40.5
GPH90-50/12	13			23		42.5
GPH90-50/16	17			28		50.5
GPH90-70/6	6.4	16.5	12	24	31	43	20 AWG 70 mm²
GPH90-70/8	8.4					43
GPH90-70/10	10.5					43
GPH90-70/12	13					44.5
GPH90-70/16	17			28		53
GPH90-70/20	21			30		59
GPH90-95/8	8.4	18 tahun	13.5	26	35	44.5	3/0 AWG 95 mm²
GPH90-95/10	10.5					44.5
GPH90-95/12	13					46.5
GPH90-95/14	15			28		52
GPH90-95/16	17			28		52
GPH90-95/20	21			30.5		59
GPH90-120/8	8.4	19.5	15	29	35.5	49	4/0 AWG 120 mm²
GPH90-120/10	10.5					49
GPH90-120/12	13					49
GPH90-120/14	15					52
GPH90-120/16	17					55
GPH90-120/20	21			30.5		61
GPH90-150/8	8.4	21	16.5	31	40	48	250/300 MCM 150 mm²
GPH90-150/10	10.5					48
GPH90-150/12	13					51
GPH90-150/14	15					51
GPH90-150/16	17					56
GPH90-150/20	21			34		61.5
GPH90-185/10	10.5	24	19	35	46	58.5	300/350 MCM 185 mm²
GPH90-185/12	13					58.5
GPH90-185/16	17					58.5
GPH90-185/20	21					65
GPH90-240/12	13	26	21	40	50	54	400/500 MCM 240 mm²
GPH90-240/16	17					60
GPH90-240/20	21					67.8
GPH90-300/12	13	29.5	23.5	43	59	74.5	500/600 MCM 300 mm²
GPH90-300/16	17					64
GPH90-300/20	21					70.5
GPH90-400/12	13	34	27	49	62	79	600/750 MCM 400 mm²
GPH90-400/16	17
GPH90-400/20	21
